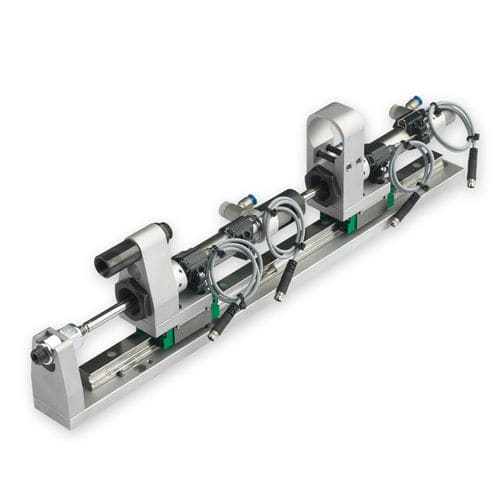

Unidad de avance de atornillado SW series

UNIDAD DE ATORNILLADO DE UN MOVIMIENTO CON TORNILLO VISTO Prevé la función de "tornillo vista": el tornillo se mantiene firmemente dentro de la cabezal de atornillado y el movimiento de encaje del tornillo se logra mediante un cilindro adicional que, una vez que el tornillo ha llegado al cabezal, permite la fase de apuntado del tornillo, antes de realizar los pasos de posible aproximación y posterior atornillado. En aleación de aluminio, ligera y compacta, (ancha sólo 40 mm), puede utilizarse en manipuladores, ejes ejeléctricos, obots y es idónea en aplicaciones donde se solicita un empuje axial importante. Se caracteriza por el movimiento que el motor realiza para llegar al punto de atornillado y ejecutarlo. Equipada de deslizamiento sobre patin de doble esferas, amortiguadores neumáticos, regulador de presión para ajustar la fuerza de empuje en el tornillo durante el apriete, detectores de control precisión de final de carrera, reguladores de caudal aire, raccores neumáticos y brida de soporte. Adecuado para motores con ø máx. 42,5 mm Tamaño del riel: 15 mm o 20 mm. Bajo pedido, unidades de atornillado con dispositivo OFFSET para distancias entre ejes muy reducidas.
