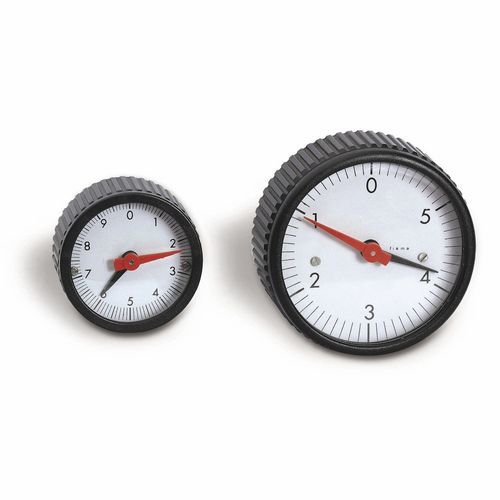

Indicador de posición IP50-IP80, IF50-IF80

analógicopara montaje sobre panelcon volante

Son volantitos de maniobra con incorporado un indicador de posición a reacción gravitacional o fija, para medidas de regulación (ángulos, desplazamientos, velocidades, etc.) sobre un cuadrante de control a escala circular graduada. La indicación de la medida sobre el cuadrante está suministrada por dos agujas: la aguja roja realiza una vuelta completa a cada revolución del árbol de mando y contemporáneamente la aguja negra cumple una fracción de vuelta. La relación del indicador es el número de vueltas necesarias a la aguja negra para cumplir una revolución completa. Volantito y visera frontal transparente de policarbonato. Protección IP 65. Temperatura 80°C máx. Los volantitos de tipo gravitacional IP50 y IP80 son aptos a árboles con posición horizontal o poco inclinados. Los volantitos a reacción fija IF50 y IF80 se montan sobre árboles con cualquier posición. El perno de tope para la reacción fija es de acero cincado Ø3 mm o fileteado M3 (a pedido). Cubo con casquillo de aluminio con orificios pulidos ø8 o ø10 mm, y tornillo transversal M5 para la fijación del árbol. Pomo de colocación de la medida: versiones IP50A, IF50A, IP80A, IF80A.
