Sensor de posición lineal P series

potenciométricoanalógicode metal

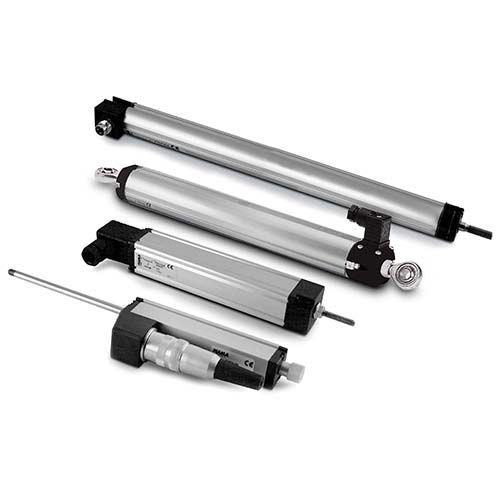

Compuestos por un potenciómetro lineal con cursor accionado por una varilla metálica, convierten el desplazamiento lineal en una variación de resistencia. Son disponibles los siguientes tipos de transductor: PAK: cuerpo de aluminio, ancoraje mecánico, arraste con árbol fileteado M6, carreras de 50 a 900 mm, conector 4 polos según normas DIN43650 (junto esférico M6 a pedido). PY2: cuerpo de aluminio, ancoraje mecánico, árbol de tasteo con doble soporte y muelle de llamado, puntal con espiga fileteada M2,5 y esfera de acero inoxidable, conector 5 polos según normas DIN43322. Carreras de 25 a 100 mm. PS: cuerpo de aluminio, ancoraje y arrastre mecánico con autoalineación sobre 2 articulaciones esféricas, ángulo de movimiento máximo hasta ± 30°, carreras de 50 a 750 mm, conector 4 polos según normas DIN43650. PSX: cuerpo en aluminio anodizado, varila metàlica en inox, ancoraje sencillo por medio de dos articulaciones esféricas con juego mínimo e angulo di movimiento hasta ±12,5°. Resolución 0,01mm e linealidad hasta ±0,05%. Muy robusto y de dimensiones compactas, especialmente apto para el uso en ambientas con humedad, aceite, polvo. Su utilización ideal es en aplicaciones móviles como ingeniería mecánica, bancos de prueba, etc. ➜La combinación a un visualizador electrónico (V3P, V4P, VE6P), suministra un sistema económico y eficaz para la medición de desplazamientos lineales sobre máquinas automáticas, máquinas herramientas, máquinas para la elaboración de madera, mármol, vidrio, con una precisión de ± 0,1 mm.
