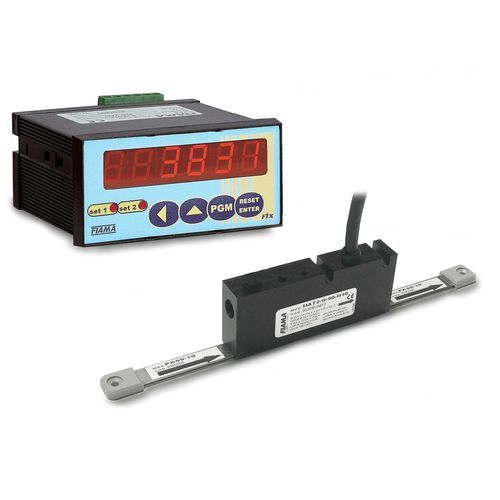

Encoder lineal absoluto MAT PA50/20

magnético

MAT es un transductor de posición absoluto para realizar mediciones lineales sin contacto y con un campo de medición de hasta 10 metros. Se utiliza combinado con la banda magnética PA50/20. El sensor, deslizándose sobre la banda magnética, genera una señal que oportunamente amplificada y elaborada, se convierte en una señal de posición absoluta. Transductor MAT: el transductor de medición integra en el mismo dispositivo el sensor sensible al campo magnético, el circuito electrónico de conversión de señales y el estadio de salida. La característica fundamental de este sensor es la imposibilidad de perder la cota. En efecto, se puede desplazar el transductor en ausencia de alimentación sin que el hecho tenga la menor influencia sobre la medida relevada. Existen dos entradas a disposición que sirven a determinar el punto de cero y el sentido de referencia absoluto del sistema. El intercambio de datos con el externo se produce a través del protocolo SSI con formato de tipo Gray o Binario. Banda magnética PA50/20: está constituida por una cinta de plastoferrita soportada por una banda de acero inoxidable con dos trazas magnéticas: una a polos alternados de 5 mm de paso y otra con código binario unívoco. Este sistema es apto a numerosas aplicaciones en ámbito industrial: guías y órganos de transmisión lineal, cilindros neumáticos y oleodinámicos, sistemas de movimiento, cizallas automáticas: situaciones en las cuales es necesaria una medición absoluta, cuidadosa, repetible, sin contacto y sin desgaste. Se puede combinar al visualizador FIXA (escala de lectura 99999 +999999) con interfaz SSI.
