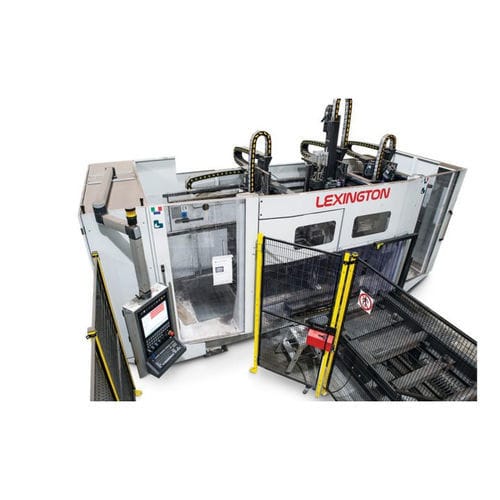

Máquina de marcado por rayado LEXINGTON

de metalCNCvertical

Líneas automáticas CNC de trazado de cuatro lados para perfiles El sistema de diseño CNC de Lexington para elementos de acero estructural aborda el proceso más laborioso de la fabricación de acero estructural. Se elimina la necesidad de que una persona encargada del diseño interprete un plano y utilice una cinta métrica y una escuadra para marcar manualmente las ubicaciones de los elementos de detalle que deben encajarse en el elemento principal. CABEZALES DE TRAZADO INDEPENDIENTES La Lexington dispone de cuatro cabezales de marcado totalmente independientes, cada uno con su propio recorrido de subeje de 350 mm en los cabezales vertical y horizontal, por lo que es posible marcar hasta cuatro superficies simultáneamente, incluso cuando los requisitos de marcado están desplazados entre cara y cara. CAMBIADOR AUTOMÁTICO DE HERRAMIENTAS Se suministra un cambiador automático de herramientas para los cabezales verticales y horizontales, cada uno con seis posiciones, para poder seleccionar el diseño que se desea generar con fresado, rayado, lápiz o apuntalado. HERRAMIENTA DE TRAZADO PATENTADA Cada uno de los cuatro cabezales de marcado está equipado con herramientas de trazado patentadas de Ficep, que poseen un inserto de carburo de cuatro caras que genera una función de fresado de alta velocidad para marcar o trazar las superficies. La herramienta está diseñada para flotar para mantener una profundidad de penetración constante para el marcado. La penetración de marcado de la herramienta también se ha diseñado para que sea ajustable, de modo que se puedan lograr penetraciones más profundas para el marcado de piezas de material que posteriormente se galvanice o pinte.
