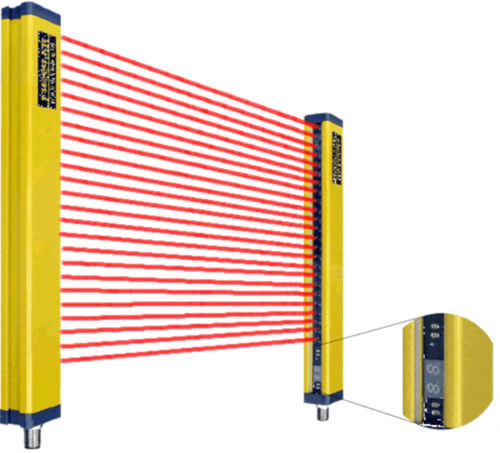

Cortina fotoeléctrica de seguridad de tipo 4 ULCT series

multihazde tipo barreraIP65

Las cortinas ópticas de seguridad ULCT/BLCT constan cada una de dos componentes: Emisor y receptor de luz. La distancia entre estos dos componentes y la altura de montaje determinan la anchura y la altura del campo de protección (figura 5/1). El diseño modular permite realizar alturas del campo de protección que van de 100 mm a 1500 mm en pasos de 100 mm. El transmisor genera haces de luz infrarroja en impulsos rápidos. Estos haces de luz paralelos son analizados por dos controladores de un solo chip en el transmisor. La separación entre haces determina la resolución. Si un objeto entra en el campo de protección, es decir, si se interrumpe al menos un haz luminoso, las dos salidas del receptor detienen la máquina o impiden que se ponga en marcha, evitando así peligros. En el modo de funcionamiento de rearranque con enclavamiento, la máquina sólo se puede volver a poner en marcha mediante la tecla de arranque una vez que el campo de protección se haya despejado de nuevo. Propiedades Unidad de control integrada con control de contactores y rearranque programable sin PC Contactor/válvulas directamente conectables, capacidad de conmutación 0,5A/24V Distancias de seguridad mínimas gracias a tiempos de respuesta cortos de 4 ms a 29 ms, dependiendo del nivel de protección Protección de dedos y manos con hasta 5 m de ancho de protección (resolución de 14 mm y 30 mm) Alturas de protección de 100 mm a 1500 mm en pasos de 100 mm Supervisión por microcontrolador de las funciones de seguridad (autocontrol) Salidas por semiconductor con control de cortocircuitos y conexiones cruzadas Autodiagnóstico integrado con indicación de fallos mediante pantalla de 7 dígitos Conexión directa mediante conector M12 Diseño compacto de 25 x 35 mm con fijación flexible mediante tacos de espiga y grado de protección IP 65
