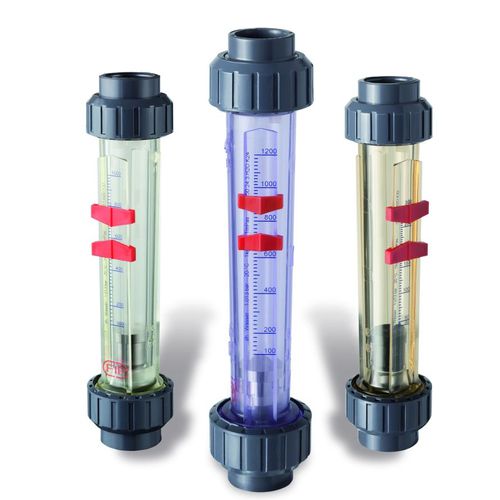

Caudalímetro de área variable F series

volumétricopara líquidopara gas

Los medidores de caudal se basan en el principio del área variable, es decir en un flotador suspendido en el líquido que se mueve, de abajo hacia arriba, dentro de un tubo perfilado. El nivel del flotador dentro del cuerpo graduado depende del caudal del fluido. La escala en el cuerpo del flujómetro normalmente está realizada para medir el flujo en un rango 10:1 y el caudal se lee coincidiendo con el canto superior del flotador. Los flujómetros pueden medir tanto fluidos líquidos como fluidos gaseosos, proporcionando una medida fiable del caudal en l/h y en Nm3/h. Bajo pedido también están disponibles otras unidades de medida, como LPM, m3/h y %, además de doble escala y escalas especiales en función de las características químicas/físicas del líquido que se debe medir. Los tubos de medición están disponibles en dos longitudes, Estándar y Corta y en diferentes materiales: Trogamid (PA), apto para líquidos inertes y no corrosivos, PVC y Polisulfona (PSU) aptos para el empleo con muchos fluidos agresivos. Los cuerpos de los flujómetros tienen roscas macho para ofrecer una conexión simple y rápida con el proceso. Las conexiones estándar son de PVC-U, pero también está disponible una amplia gama de materiales adecuados para diferentes condiciones de uso. Los flotadores son de acero INOX AISI 316 o de PP para garantizar la compatibilidad química con el fluido medido.
