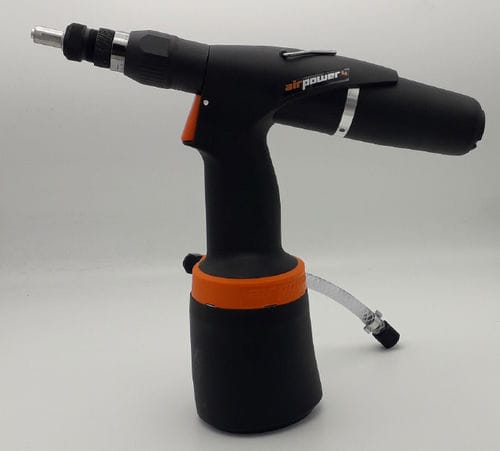

Remachadora manual AP4

hidroneumáticapara insertos roscados

La remachadora neumática-hidráulica está destinada al remachado de - remaches de tuerca M3 - M12 (acero) - remaches de tornillo M4 - M8 (acero) 2.4. Funcionamiento de la herramienta La herramienta está equipada con una boquilla y un calibre para remaches de tuerca M8. Para remachar remaches de para el remachado de remaches de dimensiones diferentes, es necesario cambiar las boquillas y los calibres de tapón roscado, así como modificar el ajuste básico y la regulación de la herramienta según sea necesario básica y regulación de la herramienta como sigue: 1) Aflojar la tuerca trasera de la boquilla /pic. 1/ 2) Desenrosque la boquilla de la boquilla /pic. 1/ 3) Desenrosque el manguito de la boquilla 4) Elija la boquilla y el tapón roscado adecuados según las dimensiones del remache la siguiente tabla: 5) Atornillar la galga de atornillar en el manguito (hasta el tope) y luego girarla hacia atrás, de modo que las caras planas de los hexágonos de la galga de atornillar se desplacen hasta el tope hexágonos de la galga de tornillos y del manguito coincidan. 6) Deslice la boquilla hasta los hexágonos del calibre de tornillo de cierre y del manguito. 7) Atornillar la boquilla al manguito 8) Montar el remache: - para remache de tuerca - El remache de tuerca debe enroscarse en toda la longitud de la rosca en el calibre de tapón de rosca y la parte delantera del remache de tuerca debe apoyarse en la pieza de nariz. Fijar la posición del remache de tuerca con una tuerca posterior. - para el remache de rosca - Coloque la pieza de morro de modo que haya un espacio de aprox. 1 cm entre el lado exterior del remache de rosca y el lado interior de la pieza de morro. Hágalo de la siguiente manera: Atornille la pieza de nariz al tope trasero al calibrador del tornillo-tapón y luego desenrósquelo una o dos vueltas. Fije la posición de la pieza de morro con la tuerca trasera.
