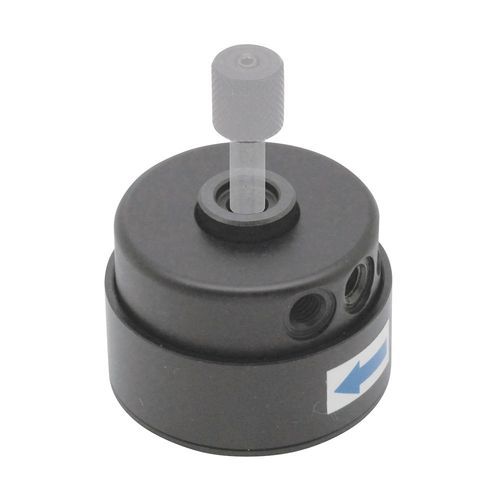

Brida de empuje mecánica QLPD series

Estas abrazaderas únicas proporcionan una sujeción muy rápida y segura para operaciones de mecanizado repetitivas. Constan de una base de sujeción junto con un pasador personalizado basado en el grosor de la pieza que está sujetando. Al girar el mango 1/4 de vuelta, la base de la abrazadera tira del pasador hacia abajo y lo fija en su posición. Cuatro tornillos y dos orificios de localización permiten una fijación segura y una localización precisa. También hay disponibles bases de montaje que permiten el montaje en la parte superior y el ajuste de la altura. La tolerancia recomendada de la pieza de trabajo es de +/-,3 mm para el modelo 150 y de +/-,5 mm para el modelo 200. El cuerpo y la leva están fabricados en acero aleado 4140, tratado térmicamente con un acabado de óxido negro. El eje de la empuñadura es de acero aleado 1045 con acabado de óxido negro. El pomo de la bola es de plástico.
