Brida de sujeción mecánica QLRCF-08R-L
de levade piezas para procesarvertical

Brida de sujeción mecánica - QLRCF-08R-L - Fixtureworks - de leva / de piezas para procesar / vertical
Brida de sujeción mecánica - QLRCF-08R-L - Fixtureworks - de leva / de piezas para procesar / vertical
Brida de sujeción mecánica - QLRCF-08R-L - Fixtureworks - de leva / de piezas para procesar / vertical - imagen - 2
Brida de sujeción mecánica - QLRCF-08R-L - Fixtureworks - de leva / de piezas para procesar / vertical - imagen - 3
Brida de sujeción mecánica - QLRCF-08R-L - Fixtureworks - de leva / de piezas para procesar / vertical - imagen - 4
Añadir a mis favoritos
Añadir al comparador


Características

Tipo
mecánica, de leva
Aplicaciones
de piezas para procesar
Otras características
de acero, vertical, ligera

Descripción

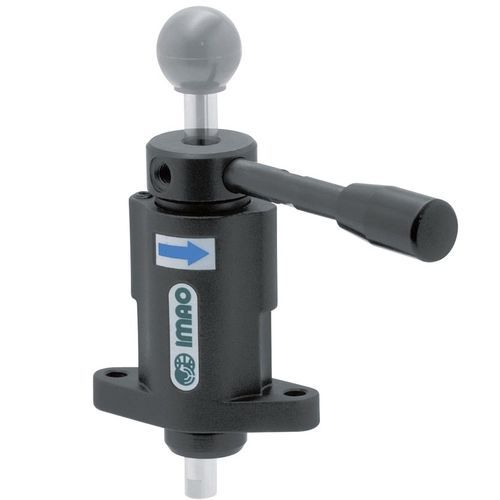

Estas abrazaderas de empuje cuentan con un cuerpo de sujeción y una barra de sujeción que se utilizan conjuntamente para una amplia gama de soluciones de sujeción de piezas de trabajo. Para sujetar, simplemente empuje la barra a través del centro del cuerpo de sujeción hasta que entre en contacto con la pieza de trabajo. La sujeción final se consigue girando la empuñadura, que extiende y sujeta la barra para una sujeción segura de la pieza. Al soltar la palanca, la barra de sujeción se retrae para retirar la pieza de trabajo. El largo rango de proyección de la barra de sujeción permite sujetar piezas empotradas o de difícil acceso. La barra de sujeción tiene un extremo roscado que permite utilizar una punta personalizada. La barra de sujeción puede acortarse a la longitud deseada. (Si el usuario está haciendo una barra de sujeción a medida, se recomienda que el diámetro exterior esté acabado con una tolerancia h9 o superior para asegurar un ajuste adecuado) El cuerpo de sujeción y el brazo de palanca están fabricados en acero aleado 1045. La leva interna está fabricada en acero de aleación 4115 endurecido. Acabado en óxido negro. La empuñadura es de plástico negro. Cuando la fuerza de reacción supera la fuerza de sujeción indicada, la abrazadera se suelta. El cuerpo y la barra de la abrazadera se venden por separado. Para las abrazaderas QLRCF-08, utilice la barra de sujeción de 8 mm; para las abrazaderas QLRCF-12, utilice la barra de sujeción de 12 mm.

---
