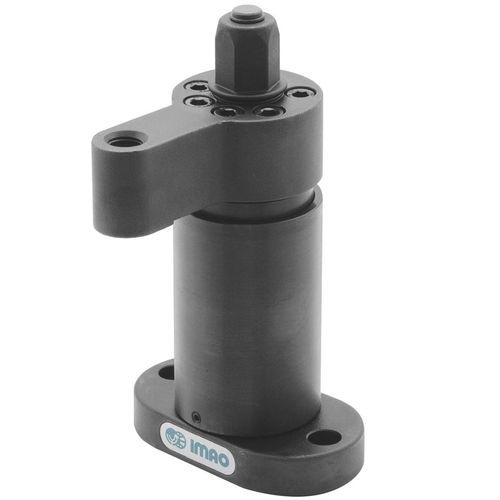

Brida de sujeción con control manual PTSW

pivotantede acero

Estas pinzas giratorias se colocan en posición y luego se sujetan directamente a la pieza de trabajo para ejercer presión directa hacia abajo. Al soltar la abrazadera, el brazo gira 90 grados hacia fuera para facilitar la extracción y colocación de la pieza de trabajo. La ranura espiral interna fuerza la rotación positiva del brazo de la abrazadera tanto en el movimiento de sujeción como en el de liberación. Estas pinzas están diseñadas para su uso en líneas de producción robotizadas en las que los robots utilizan correderas de tuercas. También se puede utilizar una llave de impacto con ajuste de par para accionar estas abrazaderas. El extremo roscado del brazo de la abrazadera permite instalar una punta de apriete. El cuerpo y el eje son de acero aleado 4140. El brazo de la abrazadera es de aleación de acero 1045. Las piezas están tratadas térmicamente con un acabado de óxido negro. Las piezas que terminan en R tienen una dirección de sujeción en el sentido de las agujas del reloj, los números de pieza que terminan en L tienen una dirección de sujeción en sentido contrario a las agujas del reloj.
