Brida de sujeción mecánica CP125 series

de piezas para procesarde aluminiode acero

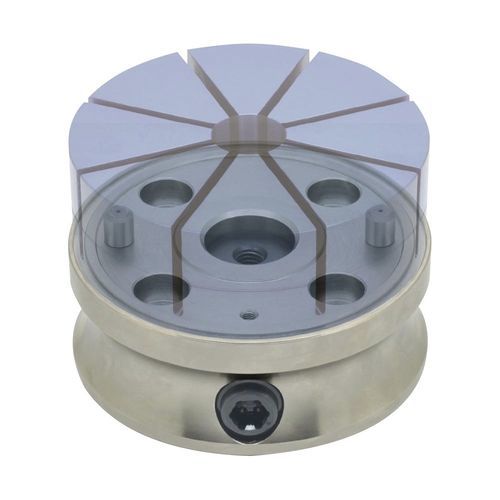

Estas mordazas sujetan piezas en el diámetro interior o exterior mediante mordazas mecanizables (disponibles por separado). Para la sujeción del diámetro exterior, las mordazas de aluminio pueden mecanizarse para adaptarse a la pieza de trabajo. Para la sujeción del diámetro interior, la pieza se coloca sobre las mordazas del diámetro interior, que se expanden hacia fuera mediante un pasador cónico (disponible por separado). La repetibilidad de la pieza es de +/- 0,03 mm, y la de las mordazas de +/-0,02 mm. El recorrido de sujeción de cada mordaza es de 0,3 mm, tanto para sujeción por el exterior como por el interior. El cuerpo está fabricado en acero 1045 con un acabado de niquelado químico. El cilindro de tracción es de acero 4115, endurecido por cementación con acabado de óxido negro. El cilindro de leva es de acero 4135, templado y revenido, con acabado de óxido negro. Las mordazas y los pasadores cónicos deben adquirirse por separado. Nota: NO accionar la mordaza sin una pieza de trabajo para evitar dañar la mordaza y las mandíbulas.
