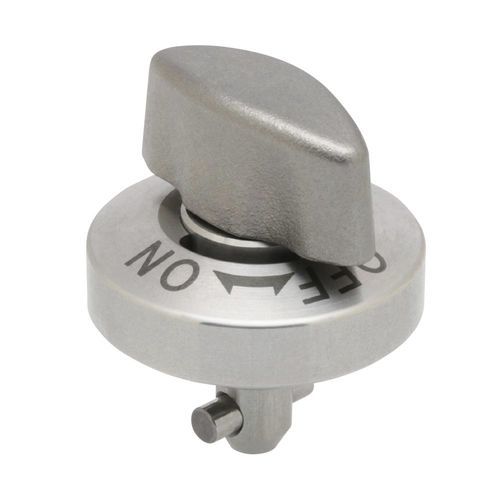

Elemento de fijación de de acero inoxidable QCTH0525-10S

de acerotipo cuarto de vuelta

Bloqueo positivo en aplicaciones de cambio rápido en las que se insertan y retiran tornillos con frecuencia. Permiten una fuerza de apriete constante, eliminando la posibilidad de que el operario apriete demasiado o demasiado poco. Están diseñados para utilizarse con los receptáculos de leva QCTH-B y QCTH-N. Los espaciadores están disponibles en la serie QCASP. La fijación se monta en el dispositivo y el receptáculo se monta en la base. Al insertar la fijación en el receptáculo, los pasadores de la fijación se alinean con las ranuras del receptáculo. El muelle de la fijación permite una amplia gama de grosores de fijación. Al girar el pomo un cuarto de vuelta, el cierre queda alineado y bloqueado en su sitio. Las fijaciones están marcadas con indicadores "ON" y "OFF" para mostrar la posición de los pasadores de fijación. Pueden utilizarse con pasadores de fijación para proporcionar un posicionamiento de gran precisión. El cuerpo está fabricado en acero inoxidable 303. Los pasadores son de acero inoxidable 304. El pomo es de acero inoxidable 304. El muelle es de acero A877. Se incluyen tres tornillos de cabeza cilíndrica para el montaje (M3X0,5 - 6 mm de longitud o M2X0,4 - 5 mm de longitud). Los receptáculos están disponibles en dos estilos de montaje, placa fina y empotrada, y deben pedirse por separado. Cambio rápido, ¡para una gran variedad de aplicaciones!
