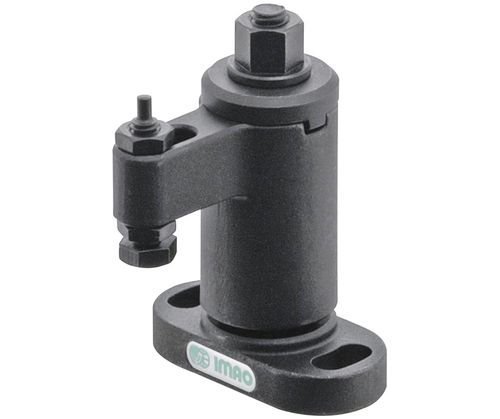

Brida de sujeción con control manual QLSWC

pivotanteen miniatura

Estas pinzas en miniatura giran hasta su posición y se sujetan directamente a la pieza de trabajo para ejercer una presión descendente directa. El brazo se aparta completamente para facilitar la carga y descarga de la pieza. Se utiliza una llave dinamométrica o un mango extraíble para activar el brazo oscilante y permite al usuario aplicar una presión precisa. La tuerca con brida se utiliza para activar el brazo oscilante y permite al usuario aplicar una presión precisa utilizando una llave dinamométrica o un mango desmontable para evitar interferencias. Ideal para aplicaciones en las que se requiere una fuerza de sujeción precisa para evitar la distorsión de las piezas. Viene con un perno de contacto que puede invertirse para superficies acabadas o rugosas. Se monta desde arriba con dos orificios de montaje. La QLSWC-05 proporciona hasta 517 lbs de fuerza de sujeción; la QLSWC-06 proporciona hasta 809 lbs de fuerza de sujeción. El brazo de la abrazadera gira en sentido contrario a las agujas del reloj. El cuerpo, la arandela, la tuerca con brida y el husillo están fabricados en acero aleado 1045. El brazo de sujeción está fabricado en acero de aleación 4140. Las piezas están tratadas térmicamente con un acabado de óxido negro.
