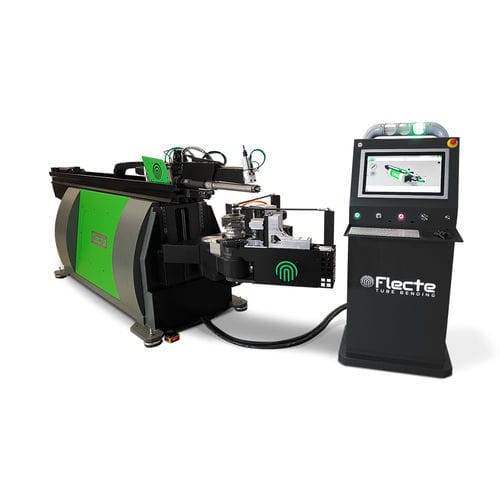

Máquina curvadora eléctrica VEX 259de tubosCNC9 ejes
Añadir a mis favoritos
Añadir al comparador
Características
- Accionamiento
- eléctrica
- Producto tratado
- de tubos
- Sistema de mando
- CNC
- Número de ejes
- 9 ejes
- Otras características
- de mandril
- Diámetro del tubo
Mín.: 0 in
Máx.: 200 in
- Radio de curvatura
3,5 in, 5,9 in
- Largo de curvado
48 in
- Ángulo de curvado
300 °
- Fuerza de curvado
10 kN
- Precisión
0,05 °
- Eslora total
150 in
- Manga total
37 in
- Altura total
59 in
- Peso
3.748 lb
(1.700 kg)- Voltaje
400 V
- Potencia total
12 kW
(16,3 hp)
Descripción
para una gran variedad de perfiles de tubo con curvado de mandril y rodillo.
Datos técnicos
Centro P1 - 1 pulgada (P1)
Paso de la abrazadera - 1,1 pulgada
Velocidad del eje
Movimiento del tubo - 49,2 pulg./seg
Rotación del tubo - 700 °/seg
Desplazamiento del tubo
23.6 pulgadas/seg
Apilamiento del tubo
11.8 pulgadas/seg
Cierre del tubo - 7,5 pulgadas/seg
Bloque de seguimiento - 19,7 pulgadas/seg
Mandril - 8,3 pulgadas/seg
Precisión
Movimiento del tubo - 0,0020 pulgadas
Rotación del tubo - 0,05
Desplazamiento del tubo
0.0020 pulgadas
Apilado del tubo
0.0020 pulgadas
Cierre del tubo
0.0020 pulgadas
Bloqueo siguiente
0.0020 pulgadas
Mandril
0.0020 pulgadas
Capacidad de doblado
Máx. tubo de hierro con mandril - 1x0,08 pulgadas
Capacidad máxima de curvado de tubo de hierro con mandril
0.79x0,08 pulgadas
Máx. tubo de aleación de aluminio con mandril - 1,18x0,08 pulgadas
Máx. tubo de aleación de aluminio curvado con rodillo
1x0,08 pulgadas
---
VÍDEO
Catálogos
VEX 259
2 Páginas
