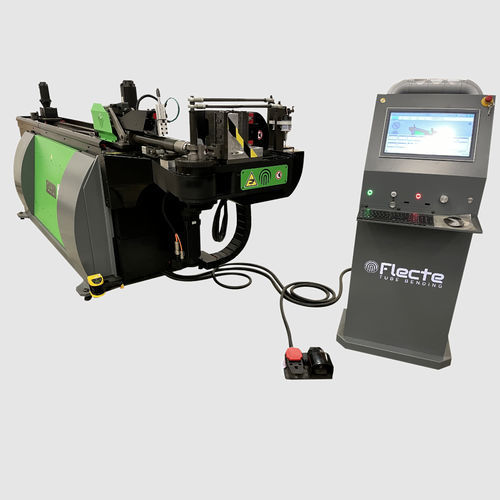

Máquina curvadora totalmente eléctrica VEX 459de tubosde perfilesCNC
Añadir a mis favoritos
Añadir al comparador
Características
- Accionamiento
- totalmente eléctrica
- Producto tratado
- de tubos, de perfiles
- Sistema de mando
- CNC
- Número de ejes
- 9 ejes
- Otras características
- de mandril
- Radio de curvatura
4,9 in, 10,4 in
- Largo de curvado
49 in
- Ángulo de curvado
200 °
- Precisión
0,05 °
- Eslora total
215 in
- Manga total
47 in
- Altura total
67 in
- Peso
5.512 lb
(2.500 kg)- Voltaje
400 V
- Potencia total
20 kW
(27,2 hp)
Descripción
Curvado de tubos Full Electric - apilado múltiple - para una gran variedad de perfiles de tubo con curvado de mandril y rodillo.
Datos técnicos
Centro P1 - 1,6 pulgadas (P1)
Paso de la abrazadera - 1,8 pulgadas
Velocidad del eje
Movimiento del tubo - 39,4 pulg./seg
Rotación del tubo - 375 °/seg
Desplazamiento del tubo
11.8 pulgadas/seg
Apilamiento del tubo
3.9 pulgadas/seg
Cierre del tubo - 3,9 pulgadas/seg
Bloque de seguimiento - 19,7 pulgadas/seg
Mandril - 11 pulgadas/seg
Precisión
Movimiento del tubo - 0,0020 pulgadas
Rotación del tubo - 0,05
Desplazamiento del tubo
0.0020 pulgadas
Apilado del tubo
0.0020 pulgadas
Cierre del tubo - 0,0020 pulgadas
Bloque de seguimiento - 0,0020 pulgadas
Mandril - 0,0020 pulgadas
Capacidad de doblado
Max tubo de hierro con mandril - 1.77x0.12 pulgadas
Capacidad máxima de curvado de tubo de hierro con rodillo
1.57x0,12 pulgadas
Max tubo de aleación de aluminio con mandril - 2.36x0.09 pulgadas
Máx. tubo de aleación de aluminio con mandril
1.97x0,08 pulgadas
---
