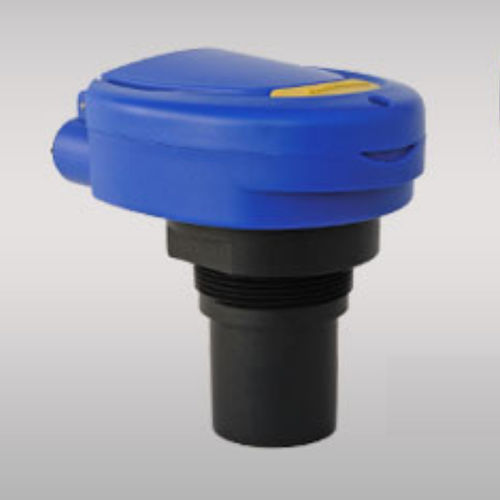

Interruptor de nivel por ultrasonidos EchoSwitch® LU74-78 series

para líquidospara depósitode plástico

El sensor de nivel ultrasónico de uso general proporciona una detección de nivel continua hasta 8 m (26,2') con 3 relés programables para funciones de interruptor de nivel o control de nivel, y una salida de señal de 4-20 mA. El sensor se programa a través del módulo de visualización de botones integrado. Cada relé puede configurarse en una alarma de punto de ajuste único o enclavarse en dos puntos de ajuste para el llenado o vaciado automático en modos de control de nivel simplex, dúplex o triplex con retardo de tiempo seleccionable y lógica de seguridad. El controlador de nivel integrado puede reducir el coste al sustituir el hardware de control externo. Este sensor de nivel de líquido sin contacto es ideal para líquidos corrosivos, pegajosos o sucios, y es ampliamente seleccionado para aplicaciones de nivel de estaciones de bombeo, sumideros y depósitos diurnos. CARACTERÍSTICAS La configuración es sencilla gracias al módulo de visualización de botones integrado Tres relés programables para la conmutación, el control de la bomba y la seguridad contra fallos 1 bomba o válvula con 2 alarmas 2 bombas con retraso y 1 alarma 2 bombas en dúplex con 1 alarma 3 alarmas de punto de conmutación independientes La salida de 4-20 mA proporciona una monitorización local o remota del nivel de proceso La pantalla LCD indica la altura del nivel en unidades de ingeniería y el estado del relé Ancho de haz estrecho de 2" o 3" para aplicaciones con espacio limitado La banda muerta corta de 4" o 8" maximiza la capacidad de llenado del tanque Transductor de PVDF y caja de PC NEMA 4X para líquidos corrosivos Compensación automática de la temperatura para una medición precisa Repetibilidad: 0,25" (6,35 mm) Excitación de la señal: 12 a 28 VDC Resistencia de bucle: 500 Ohms @ 24 VDC Banda muerta: LU77: 4" (10cm), LU74/78: 8" (20cm) (20cm) Anchura del haz: LU77: 2" (5cm) (5cm), LU74/78: 3" (7,6 cm) Configuración: Pulsador Memoria: No volátil Tipo de pantalla: LCD, 6 caracteres
