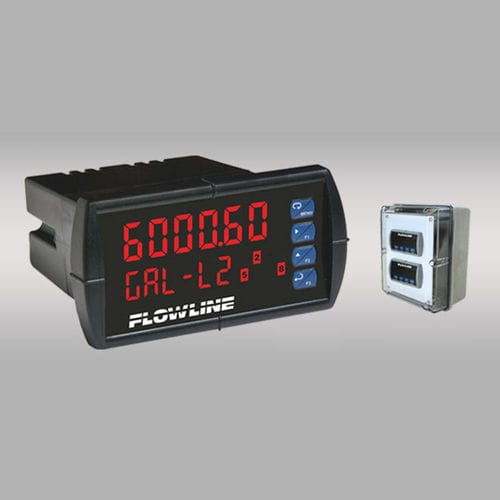

Controlador de nivel programable DataView™ LC09-0000

para tanque

El controlador de nivel de tanque o silo de uso general alimentado por CA o CC muestra unidades de ingeniería con un transmisor de nivel de 4-20 mA y se ofrece en tres configuraciones con dos o cuatro relés programables opcionales y un repetidor aislado de 4-20 mA. Cada relé puede configurarse en un único punto de ajuste como alarma de nivel alto o bajo, o engancharse en dos puntos de ajuste para el control automático de llenado o vaciado en los modos simplex o dúplex. Seleccione este controlador de montaje en panel para utilizarlo con sensores de nivel de uso general de dos o tres hilos. Para la instalación en campo, añada una caja NEMA simple o doble con alarma sonora y/o de flash opcional. CARACTERÍSTICAS Pantalla principal de LED y pantalla de unidad secundaria con estado de relé Fácil configuración a través del módulo de visualización de botones Carcasa de 1/8 DIN con placa frontal NEMA 4X y caja poco profunda Alimentación aislada del sensor con repetidor opcional de 4-20 mA Memoria no volátil con protección por contraseña de seguridad Función de linealización de 32 puntos para la medición volumétrica Disponible con cajas NEMA y accesorios de alarma para tanques Tipo de pantalla: LED, 6 dígitos Unidades de visualización: Ingeniería Salida de la pantalla: -99999 a 999999 Altura de la pantalla: Principal: 0,6" (15mm), Secundaria: 0,46" (12mm) Punto decimal: Flotante Indicación LED: Estado del relé Configuración: Pulsador Memoria: No volátil Linealización: Función de 2-32 puntos Entrada de sensor: (1) 4-20 mA o 0-10 VDC Tensión de alimentación: -1_ _1: 85-265 VAC @ 50-60 Hz, -8_ _1: 12-24 VDC ±10% Consumo: VAC: 20 vatios máx., VDC: 15 vatios máx. Alimentación del sensor: 24 VDC ± 5% @ 200 mA Salida del repetidor: 4-20 mA, alimentación de 24 VDC ± 5% @ 40 mA Tipo de contacto: -12_1: (2) relés SPDT, -14_1: (4) relés SPDT Capacidad de los contactos: 3A @ 30 VDC, 250 VAC carga resistiva
