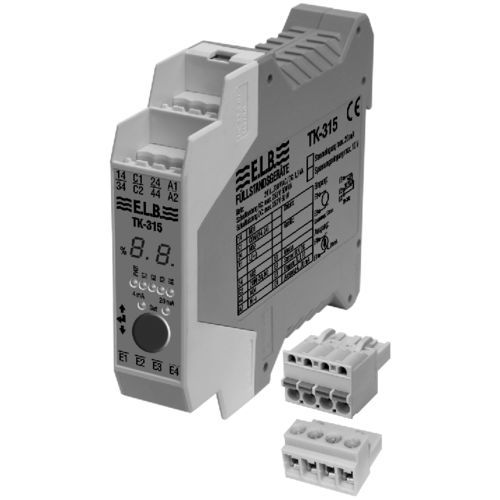

Unidad de evaluación TK-315

El comparador de límite TK-315 puede utilizarse junto con nuestros sensores de nivel continuo TK-30... con señal de salida de 0(4)...20 mA o 0...10 V para control/medición de nivel. Características especiales Control y detección de niveles de llenado mediante señal de entrada de 0(4)...20 mA o 0...10 V Puntos de conmutación ajustables digitalmente Ajuste libre de los 4 valores límite en toda la longitud de medición Más información sobre el producto Si se necesitan más de 4 valores límite (contactos NA), se pueden conectar comparadores límite individuales en paralelo para formar una unidad funcional. Todos los valores límite pueden ajustarse libremente en toda la longitud de medición. La señal en la entrada del comparador límite se compara con valores de punto de conmutación que el usuario puede ajustar digitalmente. Si estos valores límite se sobrepasan o no se alcanzan, actúa el contacto de salida aislado correspondiente. Los relés de salida del comparador de valores límite TK-315 funcionan según el principio de corriente en circuito abierto. La señal de medición se indica digitalmente en %. El TK-315 posee una fuente de alimentación de amplio rango y puede funcionar con 24 V CC a 230 V CA . Propiedades Clase de protección pinza EN60529 IP 20 Clase de protección EN60529 carcasa del panel frontal IP 40 Temperatura de funcionamiento -20...+60 °C tensión nominal 24... 230 V CA/CC Potencia absorbida 2 VA Dimensiones carcasa tipo B 22,5 x 114,5 x 99 mm Dimensiones de la carcasa tipo C 22,5 x 114,5 x 114 mm Entrada potencia 0/4...20 mA Tensión 0...10 V Resistencia en circuito de tres hilos RG 0-4...10 kΩ Salida Tensión de conmutación máx. 250 V CA Corriente de conmutación máx. 3 A Capacidad de conmutación máx. 500 VA Tolerancia a la influencia de la temperatura máx. ± 0,6 % der Signalspanne Montaje Tragschiene nach EN 50022 Indicación (%)
