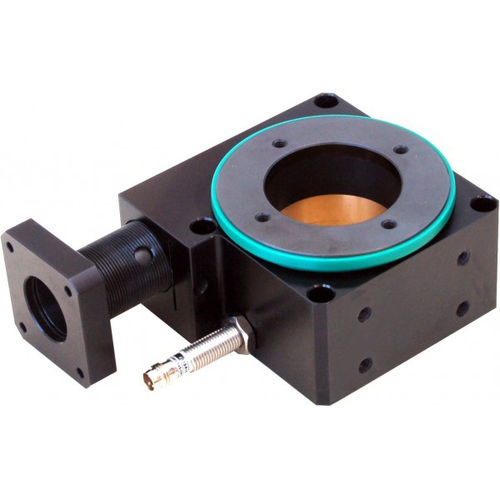

Mesa rotativa de tornillo sin fin RT2A

accionada por motorcompacta

Mesas giratorias con tornillo sin fin serie RT2A La serie de RT2A se distingue por su diseño compacto con rodamiento de precisión integrado y accionamiento por tornillo sin fin. Las mesas giratorias están selladas, IP 50 y pueden ser accionadas en todas las posiciones de montaje. Para el montaje se pueden utilizar planos de perforación estándar y bridas y abrazaderas de montaje especiales. Hay disponibles diferentes interruptores de límite: Estándar: impulso de referencia, PNP-NC, 2 canales. Campo de aplicación - Equipos de montaje, medición y prueba, escritura láser, soldadura, corte, así como ingeniería mecánica especial. La apertura de luz estándar puede utilizarse para sistemas ópticos o para la ejecución por cable. Accionamiento - Accionamiento helicoidal no autoblocante i=36:1 (i=25:1 para RT2A075), con holgura de fácil ajuste. Las bridas y los acoplamientos están disponibles para todos los motores paso a paso y servomotores comunes (los motores no están incluidos, por favor pregunte por los motores adecuados). Material Carcasa: Aluminio anodizado negro Placa giratoria RT2A 075, RTA 100: Acero Plato giratorio RT2A 150, RT2A 200: Aluminio anodizado negro Clase de protección - Protección:clase IP 50 (Otras clases de protección a petición) Temperatura ambiente - Temperatura ambiente en el lugar de funcionamiento +10 °C a +40 °C Rodamiento:Rodamiento de rodillos integrado con alta rigidez de momento y precisión de concentricidad y excentricidad axial. Precisión de concentricidad y de excentricidad axial más elevada a petición. Lubricación :Las mesas giratorias están lubricadas de por vida, no es necesaria la relubricación. Para el funcionamiento a intervalos, se deben prever recorridos de lubricación en un rango de al menos 60°. Aplicación en el rango de temperaturas de -40 °C a +80 °C, Aplicación en vacío hasta 10-6 mbar, Limitación de la rotación e interruptor de punto de referencia (PNP-NC o PNP-NO), bloqueo neumático
