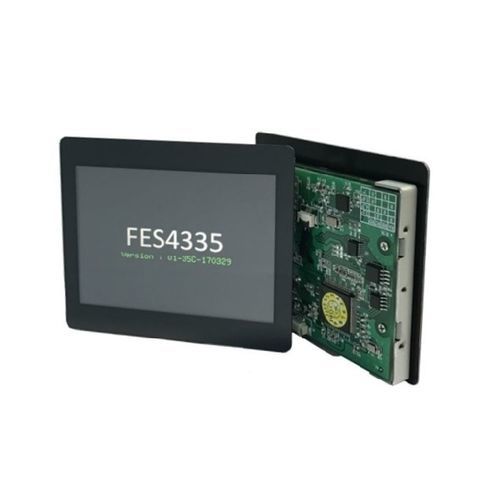

El FES4335U1 es un módulo de control de pantallas TFT-LCD de bajo coste, alta eficiencia e inteligente que puede proporcionar caracteres o aplicaciones gráficas 2D dentro de una memoria RAM de pantalla integrada de 768KB.
FES4335U1 ofrece una interfaz de serie (UART-TTL) para establecer una comunicación de hardware con un MCU externo simple (como el 8051, etc.), y proporciona la "Tabla de Comandos" para la llamada y ejecución de efectos gráficos.
De acuerdo con la "Tabla de Comandos" de las APIs gráficas, el MCU externo sólo necesita transmitir el correspondiente código de comando con parámetros al FES4335U1 a través de la interfaz serie. El decodificador de comandos dentro del FES4335U1 irá a implementar la tarea gráfica de forma automática.
Funcionamiento y aplicación:
1. Señalización digital
2. Ascensor
3. Nodo de recogida de datos
4. Máquina expendedora
Interfaz UART, RS232 ( opcional), RS422 ( opcional)
memoria de imagen: 64Mb-flash ROM, hasta 128Mb
Tabla de comandos disponible
---
