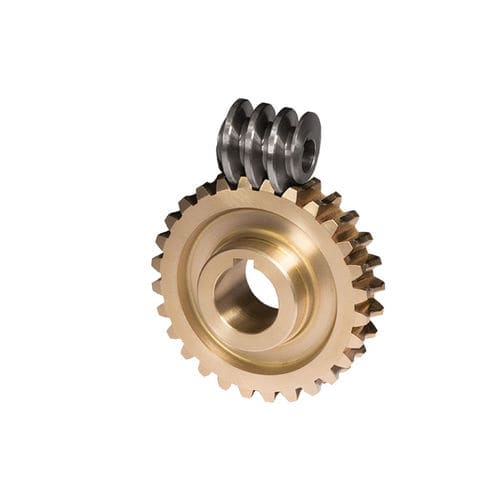

Engranaje de tornillo sin fin A65 series

de dientes rectosde plásticode acero

Todos los tornillos sinfín y ruedas helicoidales se suministran sólo a mano derecha. Tornillo sin fin de acero cementado y rectificado (HV 620 - 700). Tornillo sin fin de CuZn37Mn3Al2PbSi-S40 o CuZn37Mn3Al2Si°. A petición, de plástico o HGW 2083. °Nota: Desde el 21 de julio de 2021 expiran las excepciones de la Directiva de la UE 2011/65/UE (RoHS II) relativas al uso del plomo como elemento de aleación en el acero (Excepción 6a del Anexo III) y en las aleaciones de cobre (Excepción 6c del Anexo III). Para ofrecer a nuestros clientes seguridad jurídica con respecto a los requisitos de la directiva RoHS, hemos decidido convertir gradualmente nuestros engranajes de tornillo sinfín estándar a aleaciones con un contenido de plomo de ≤ 0,1% en peso (tornillo sinfín: 11SMn30 / rueda helicoidal: CuZn37Mn3Al2Si). Encontrará un resumen actualizado de los materiales ya convertidos en las páginas de productos de nuestra tienda online. Puede reconocerlos por la marca ° y por los nuevos números de artículo sin espacios (p. ej. nuevo: R17U80B° / p. ej. antiguo: R 17U 80B). El par de salida nominal (T2) se aplica a la velocidad inicial de 2800 rpm en el tornillo sinfín (eje). Los valores de rendimiento (véase la tabla en el catálogo del engranaje de tornillo sinfín) son orientativos. El rodamiento, la lubricación, la velocidad y la instalación, además del ángulo de avance, pueden influir en el rendimiento. Los engranajes sólo pueden combinarse con tornillos sinfín de la misma distancia axial y con la misma relación de transmisión. Los tornillos sinfín o las ruedas helicoidales de otros fabricantes no pueden combinarse con la contrapieza de Framo Morat. Casi siempre es necesario ajustar las especificaciones del dentado. Todas las dimensiones pueden adaptarse bajo pedido.
