Turbocompresor estacionario TCH Series

para producción de energíapara turbina

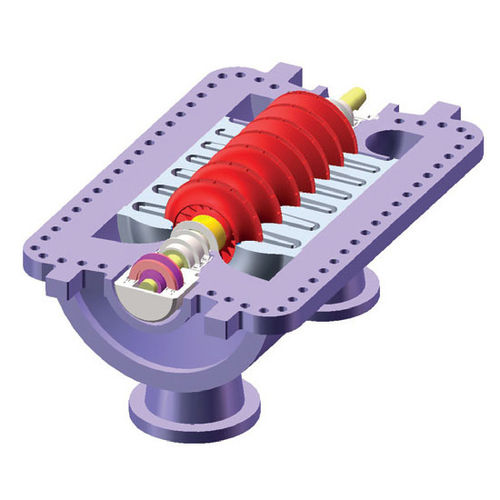

Los compresores de proceso TCH son de tipo horizontal dividido, lo que significa que la carcasa está formada por dos mitades, articuladas en un plano paralelo al eje del rotor. Las aplicaciones de baja y media presión (hasta 40 bar) son típicas para este diseño. Esta configuración permite un acceso más fácil a todos los componentes internos para la inspección y el mantenimiento, ya que la mayoría de los casos las boquillas de las tuberías están ubicadas en la mitad inferior de la carcasa, y sólo hay que desatornillar la junta y levantar la carcasa superior, el rotor y otros componentes internos, sin necesidad de retirar las tuberías de proceso y auxiliares. Los compresores de la serie TCH, compatibles con API617, se pueden organizar en una variedad de configuraciones de paso de flujo, implementando de uno a diez impulsores, dependiendo de la altura requerida. Cuando no es necesaria la refrigeración entre etapas, la disposición suele ser una configuración directa (en línea), con un solo cuerpo y una sola vía de flujo. Cuando se requiere intercooling, la configuración de la máquina típicamente resulta en un compresor de dos secciones ya sea en línea (compuesto) o en arreglos espalda con espalda, con un solo cuerpo y dos trayectorias de flujo. También está disponible una configuración de doble flujo para aplicaciones de alto flujo/bajo flujo, con un solo cuerpo y dos trayectorias de flujo de entrada que convergen en una sola salida.
