Turbocompresor compacto TCB Series

estacionariopara producción de energíapara turbina

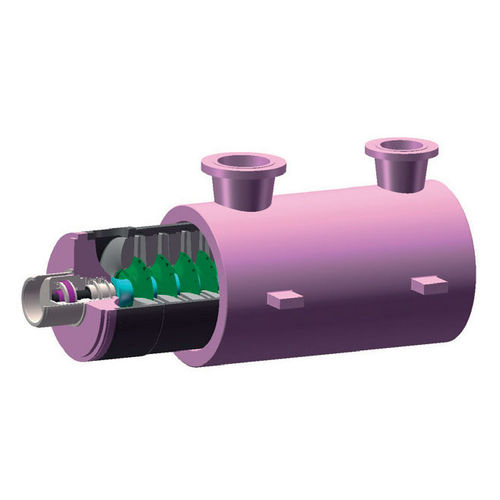

Los compresores de proceso TCB son de tipo verticalmente dividido, con tapas de extremo aseguradas al cuerpo principal por medio de anillos de empernado o de cizallamiento. Las bridas de proceso se instalan normalmente en la parte superior del cilindro, en línea o inclinadas. Este tipo de máquina se selecciona generalmente para alta presión (más de 40 bar) y para aplicaciones de servicios críticos (mezclas de hidrógeno, gases tóxicos). El rotor y los componentes internos estacionarios se ensamblan como un conjunto interno cilíndrico. Al retirar la cubierta del extremo, este haz se inserta o se retira axialmente a través de uno de los extremos de la carcasa exterior. Normalmente más compactos que las máquinas TCH, los compresores de barril TCB están equipados con 2 a 9 impulsores por carcasa. Tanto los cojinetes de deslizamiento como los cojinetes de empuje son del tipo de cojinete basculante. Los sellos mecánicos tipo gas seco son la opción estándar para el extremo del eje, mientras que los sellos entre etapas son del tipo laberíntico. Mientras que la inspección y el mantenimiento del rotor y los diafragmas requieren que se retire el paquete interno, se puede acceder directamente desde el exterior a los rodamientos y a los sellos del extremo del eje, lo que hace que estas operaciones sean más fáciles.
