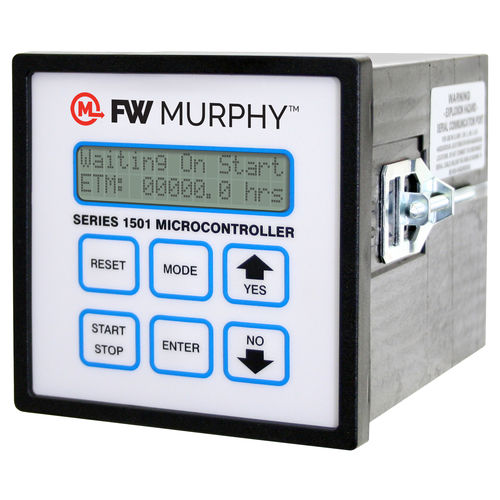

Unidad de control programable S1501

digital

Alarma/Apagado para 32 ó 64 sensores N.A. o N.C Selección de la secuencia de funcionamiento Nomenclatura de sensores ajustable en campo Bloqueos de sensor seleccionables Clase A, B, C o P Tacómetro integrado/Función de sobrevelocidad Comunicaciones RS232 o RS485 Modbus RTU Dos temporizadores de arranque/marcha y medidor de tiempo transcurrido Certificado CSA o aprobado NRTL para uso en Clase I, Div. 1 Grps. C y D El instrumento S1501 es un sistema de alarma, parada y control basado en microprocesador con función de tacómetro/hourmetro. Anuncia en caracteres alfanuméricos el dispositivo de protección que ha señalado una alarma o provocado la parada del equipo. La información se consulta y los ajustes se realizan en un teclado de seis botones situado en la parte frontal de la unidad. Las configuraciones, como la nomenclatura de la alarma o de la parada, los temporizadores preestablecidos y la calibración del tacómetro, pueden realizarse sobre el terreno. El sistema FW Murphy S1501 tiene siete relés SPDT. En el modelo estándar, los relés están asignados a las siguientes funciones: lubricación, cigüeñal, encendido/motor, válvula de combustible/refrigerador, carga, alarma y parada. El sistema S1501 completo consta de un cabezal, una regleta de terminales de entrada de sensor (se necesitan dos para los modelos de 64 sensores), cable(s) plano(s) de 36 pulgadas (914 mm) para conectar la regleta de terminales al cabezal y una fuente de alimentación Clase I, Div. 1, a prueba de explosiones. El sistema S1501 se alimenta con 120 VCA o 12 ó 24 VCC. El cabezal está clasificado como intrínsecamente seguro e incluye un puerto de comunicación, seleccionable mediante puentes para RS232 o RS485, que funciona como esclavo MODBUS RTU. Este puerto permite funciones de control remoto como arranque/parada, carga/descarga, etc., y acceso de lectura a los registros de mantenimiento S1501
