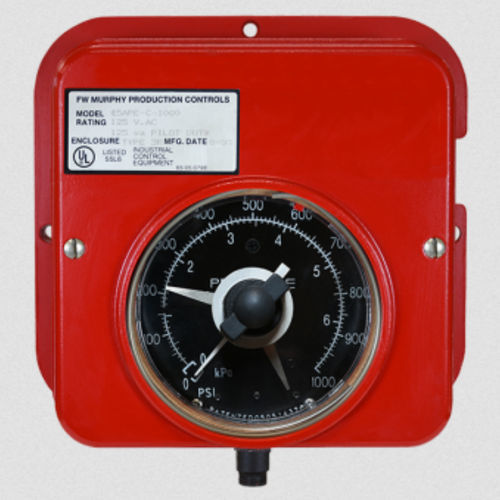

Aparato de medición de presión 45APE

de controlde acero inoxidableajustable

Manómetro indicador combinado con interruptores de acción rápida independientes para alta y baja presión Indicadores de punto de disparo por baja y alta presión altamente visibles y ajustables en campo El movimiento de engranaje de doble sector permite la indicación de escala completa y el control del punto de ajuste Versiones disponibles para montaje en panel y en superficie Versiones disponibles con relé de control de enclavamiento El instrumento medidor de la serie 45APE es un medidor mecánico para indicación de presión. Incluye dos interruptores SPDT ajustables. Estos interruptores de acción rápida pueden utilizarse para arranque y parada, para disparar alarmas y para apagar equipos. Los rangos disponibles van desde 30 psi (207 kPa) [2,06 bar] hasta 5.000 psi (34,48 MPa) [344,73 bar]. La serie 45APE utiliza una unidad de detección de tubo de Bourdon con un movimiento de engranaje de doble sector de acero inoxidable. Cada uno de los sectores acciona punteros separados cuando se aplica presión al tubo de bourdon. La aguja indicadora (aguja visible) muestra la lectura de presión real, incluso por debajo y por encima de los puntos de disparo bajo y alto. Los puntos de disparo bajo y alto son ajustables independientemente en la lente frontal del medidor. La aguja del operador del interruptor (detrás del dial) está calibrada para seguir la aguja indicadora. Los indicadores de punto de disparo bajo y alto detienen el puntero del operador del interruptor. A medida que la presión disminuye o aumenta por el principio de pérdida de movimiento, se dispara el interruptor. Los modelos de la serie 45APE se utilizan ampliamente en aplicaciones que requieren indicación de presión y presostatos de baja y alta presión de Forma C. Modelos básicos instrumento calibrador Serie 45APE Versión de montaje en superficie (caja cuadrada) instrumento calibrador Serie 45APEF Versión de montaje en panel (caja redonda)
