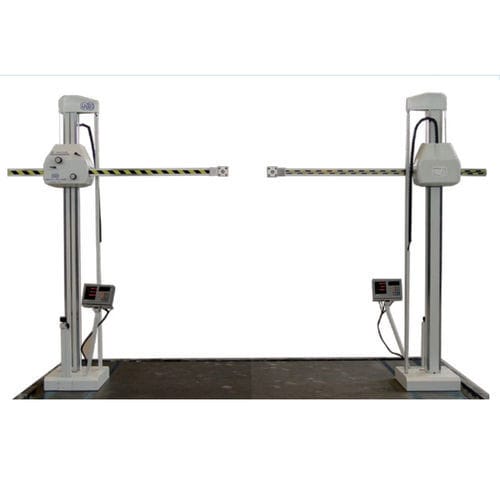

Máquina de medición de coordenadas de brazo horizontal MINITRICOORD

de sensor múltiple

Máquina tridimensional de medición y trazado de eje horizontal. Estructura abierta por todos los lados. Adecuada para altos niveles de producción. Este tipo de máquina se emplea en diversas aplicaciones de control dimensional, ya que sus numerosos modelos pueden garantizar soluciones personalizadas para cualquier requisito específico. Los volúmenes de producción van de bajos a medios y altos. El dispositivo es la culminación de cincuenta años de experiencia en metrología, treinta de los cuales dedicados a la construcción de máquinas de tipo similar. Especificaciones técnicas de Tricoord y Minitricoord. Columna vertical: sección de acero C40 extruido en caliente - n. 8 pistas de deslizamiento - (dos en cada lado), cromado duro, dureza HRc60/62, rectificado de alta precisión, disponiendo en la cabeza un sistema de poleas (montadas sobre rodamientos) para el contrapeso - contrapeso interno regulable para el equilibrado de la corredera - finales de carrera. Brazo horizontal: sección en acero extruido en caliente C40 - n. 8 pistas de deslizamiento - (dos en cada lado), cromado duro, dureza HRc60/62, rectificado de alta precisión - con bloqueos del cabezal de trabajo - finales de carrera - guías de deslizamiento mecanizadas para compensar la flexión producida por su propio peso (variable en función del movimiento). Corredera: de aleación ligera - con nervaduras convenientemente dispuestas para evitar al máximo las flexiones - la caída casual de la corredera tras una posible rotura del cable del contrapeso está protegida por un sistema de seguridad de funcionamiento instantáneo.
