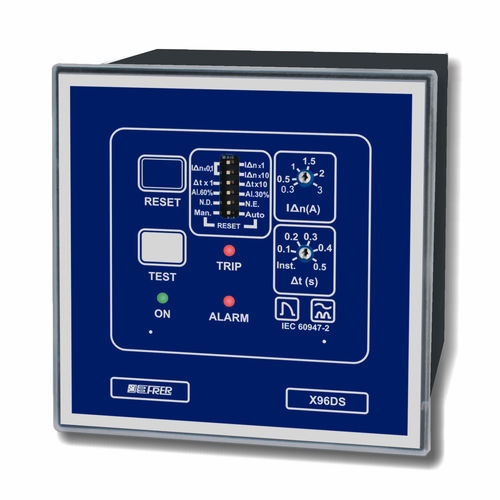

Relé de protección de fuga a tierra X96DSX

al rasde rearme automático

El relé diferencial es un dispositivo electrónico de protección basado en un microprocesador, diseñado para reconocer corrientes de fuga o desequilibradas de bajo nivel debidas a pérdidas de aislamiento en conductores o equipos que deben protegerse. La medida de las corrientes de fuga se obtiene mediante el uso del transformador de corriente tipo anillo FRER cod.TDC.. o TDA... . Todos los conductores del circuito a proteger deberán pasar por el TC. El microprocesador realiza varias funciones, tales como: - Ajuste de la corriente de disparo 30 mA a 30 A dividido en 3 rangos: 30÷300 mA, 300mA÷3 A, 3÷30A. - Ajuste del tiempo de retardo de disparo instantáneo a 5 s dividido en 2 rangos: inst.÷0,5s, 0,2÷5s - Uno o dos relés de disparo de funcionamiento. - Prueba de los relés de salida. - Rearme manual (local o remoto) o automático programable. - Control continuo de la conexión del cableado entre el relé y el TC: los relés de salida se activarán si se produce una interrupción del cableado interrupción del cableado. El amplio rango de corriente permite seleccionar fácilmente valores precisos de corriente de disparo, con el fin de mantener el valor de la llamada tensión de contacto por debajo de 50V, tal y como exige la norma CEI 64-8. El relé, gracias a su ltering interno, es inmune a las perturbaciones externas. Su funcionamiento también está garantizado con corrientes dierenciales alternas sinusoidales y de pulsación continua, que se aplican de forma brusca o aumentando lentamente (tipo A). Datos técnicos rango de ajuste de corriente 30mA...30A en 3 campi / rangos precisión de corriente +0/- 20% dal/desde 20% al/hasta 100% f.s. retardo 0,1...5 seg en 2 campi / rangos precisión del retardo ±10% del valor impuesto/del valor ajustado frecuencia de funcionamiento 47...63Hz tercer armónico / atenuación 88% @ 150Hz
