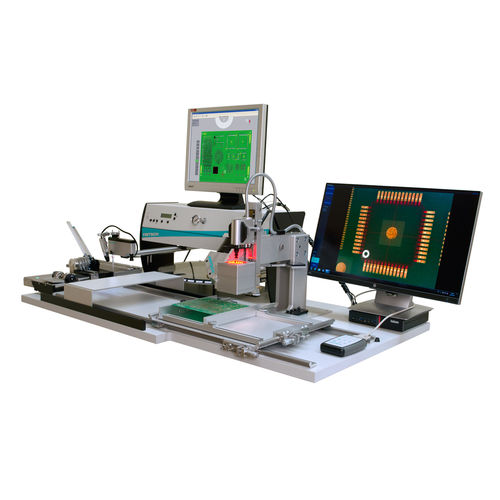

Máquina de inserción para BGA MP904

SMTmanualde vacío

La estación de montaje universal MP904 combina el manejo sencillo y flexible de un manipulador con los altos estándares de colocación exacta de componentes de paso fino. La inigualable guía de marcha suave del cabezal de montaje ayuda a colocar los SMD con precisión. Cuando la pipeta entra en contacto con los componentes, el vacío se conecta automáticamente y, al colocarlos, se desconecta. El sistema de visión especializado permite la colocación óptima de componentes BGA y QFN. La gama de elementos de montaje comienza con el Chip 0201 y termina con el Fine-Pitch y el BGA. Para montar prototipos y pequeñas series con mayor rapidez, se puede montar un dispensador en el cabezal de montaje. Se puede utilizar para dispensar pasta de soldadura o pegamento en la placa de circuito. La sólida construcción del cabezal de manipulación asegura una colocación muy precisa de los componentes BGA y Fine Pitch. El sistema de visión especializado permite ver dos imágenes simultáneamente. Se puede observar el PBC y la parte inferior del BGA. Con la ayuda de una mesa de ajuste fino y tornillos micrométricos, ambas exposiciones pueden ajustarse de forma exactamente congruente. Se garantiza una colocación fácil y precisa de los componentes. Los tornillos micrométricos en el lateral del FP904 permiten una alineación precisa del componente en la placa de circuito, en combinación con la tabla X / Y. Con una cámara acoplada al cabezal de montaje, se puede ver todo el proceso de Pick&Place - ampliado en un monitor. Así, incluso las piezas más pequeñas, como 0201 y 0402, pueden colocarse con exactitud. Otra ventaja de la cámara es la posibilidad de documentar el proceso guardando fotogramas individuales en el disco duro de un PC conectado.
