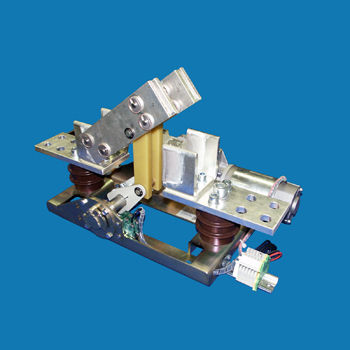

Interruptor seccionador unipolar ITr 1,5-1250 series

DCpara aplicaciones ferroviariasde interior

Los seccionadores unipolares de interior mencionados en esta lista son adecuados para sistemas de alimentación ferroviaria. Se trata de interruptores de categoría I según EN 50123-3, clase de funcionamiento VII según EN 50329, determinados para la instalación en celdas interiores. Los seccionadores están equipados con una abertura para la operación manual por medio de una varilla de accionamiento. Los seccionadores 2000 A pueden equiparse con un actuador de motor. Los seccionadores están diseñados para el montaje vertical con un contacto giratorio hacia abajo. Todas las partes activas son de E-Cu y están galvanizadas en caliente. Las secciones transversales de todas las partes activas son suficientemente grandes. Los resortes de presión de acero inoxidable garantizan una presión de contacto suficiente, lo que permite un funcionamiento correcto durante toda la vida útil. Una mayor capacidad de corrosión se consigue mediante la galvanización en caliente. Cada seccionador está provisto de una pinza de puesta a tierra. Los seccionadores 1250 A pueden suministrarse en los siguientes diseños - I - con regleta de bornes plana y recta - T - con regleta de bornes plana en forma de T Opcionalmente, también es posible equipar los seccionadores con interruptores de posición para la indicación de la posición del interruptor (.... IS o...TS). Los seccionadores 2000 A pueden suministrarse en los siguientes diseños - R - para operación manual - M - para interruptores con actuador de motor Los actuadores de motor se pueden suministrar para tensiones nominales de 24 V, 60 V, 110 V y 220 V DC y también para 230 V AC. Este diseño está equipado con un interruptor de posición.
