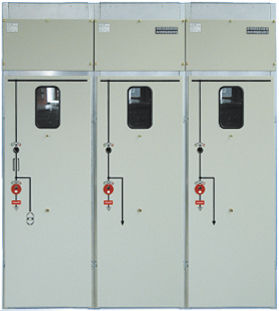

Cuadro eléctrico de tensión media W 12 - 607519

compactoaislado en airepara rack para distribución eléctrica

Las celdas de media tensión encapsuladas en metal y aisladas por aire, tipo W 12, son de aplicación universal: Abarcan desde las compactas celdas de cable en anillo hasta las complejas celdas de distribución de energía. Se adaptan a las necesidades de las redes de servicios públicos y de las empresas de suministro eléctrico en la industria y los edificios municipales. Estas celdas de media tensión satisfacen plenamente los requisitos específicos del usuario y garantizan una distribución satisfactoria de la energía. Los tipos de cuadro estándar W 12 están disponibles en tres tamaños dimensionales diferentes: 1. W 12 - 607519; An x Pr x Al: 600 x 750 x 1900 mm. 2. W 12 - 757521; An x Pr x Al: 750 x 750 x 2100 mm. 3. W 12 - 907521; ancho x fondo x alto: 900 x 750 x 2100 mm. Están disponibles como cuadros individuales o como cuadros combinados, en los que el cliente puede determinar el equipamiento, la secuencia de los cuadros, etc Los cuadros de distribución del tipo W 12 se instalan en zonas de servicio eléctricas cerradas a las que sólo puede acceder personal especializado y personas debidamente instruidas. El equipo puede utilizarse a una altitud de hasta 1000 m sobre el nivel del mar. Para instalaciones por encima de una altitud de 1000 m, el nivel de aislamiento nominal de los cuadros de distribución debe corregirse en consecuencia. Los cuadros de distribución están diseñados para su uso en condiciones normales de funcionamiento de conformidad con la norma EN 62271-1.
