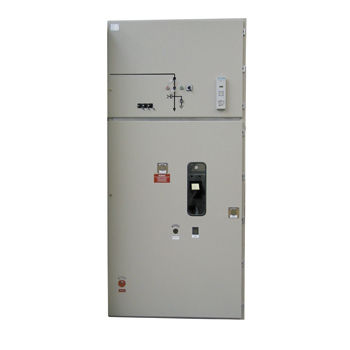

Cuadro eléctrico de tensión media W 38.5

contra cortocircuitosaislado en airede suelo

Los cuadros aislados en aire del tipo W 38.5 constan de paneles homologados, separados entre sí y provistos de un único sistema de barras colectoras. El diseño de los cuadros aislados en aire corresponde a las especificaciones de la norma EN 60298. Los instrumentos y aparatos incorporados cumplen los requisitos de las normas en cuestión. Los paneles han sido sometidos a pruebas de resistencia al arco accidental según VDE 0670, parte 6 y apéndice A (las pruebas PEHLA), eqv. EN 60298 a 16 kA / 1 seg. Los seccionadores de puesta a tierra tienen capacidad de cortocircuito y están provistos de enclavamiento. La estructura soldada del bastidor y las partes portantes del cuadro están provistas de dos capas de barniz. El panel del cuadro de distribución está diseñado como un único espacio de MT, que puede equiparse además con una pequeña caja de terminales. La parte frontal del panel está equipada con puertas de chapa de acero de dos hojas con cerradura central y ventana de inspección de cristal de seguridad encolado multicapa. La parte frontal lleva el diagrama mímico correspondiente. El espacio de la barra colectora está cubierto con tapas fijas y atornilladas. Tanto las puertas como las cubiertas de las barras colectoras se suministran de serie con el tinte de color RAL 7032 (gris). A partir de la parte trasera, todos los paneles se cubren con chapas galvanizadas de 2 mm. Desde el lado izquierdo cada panel está equipado con una placa aislante de PE de 5 mm rigidizada con fibras de vidrio y provista de casquillos. La separación completa de los paneles en la zona de la barra colectora puede suministrarse bajo pedido. Desde el lado superior los paneles están cubiertos con chapas de acero atornilladas. El compartimento de cables permanece abierto.
