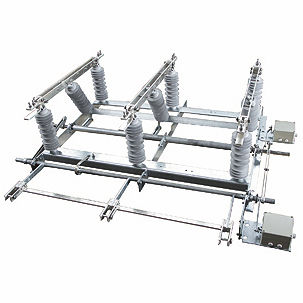

Seccionador de tensión media FES 12

3 polosde exterior

Los interruptores de exterior Driescher de 1 y 3 polos están diseñados específicamente para una alta fiabilidad de alimentación y cumplen con las especificaciones de la norma EN 62271-102. Los interruptores pueden ser usados para un rango de voltaje nominal de Ur 12 kV hasta 38.5 kV dependiendo del diseño y para una corriente nominal de Ir 400 A, 630 A y 1600 A. Diseño del interruptor: Para el montaje vertical (montaje en pared) se prefiere el seccionador con un ángulo de conmutación de 90°. Para garantizar un cierre independiente en el montaje horizontal (montaje en poste), se requiere un ángulo de conmutación de 110° en el eje de accionamiento. El conjunto de cuchillas del seccionador es accionado directamente con los aisladores por el eje de accionamiento. El bastidor y todas las piezas de acero están provistos de una protección superficial galvanizada según DIN EN ISO 1461 o de acero inoxidable, que proporciona una excelente resistencia a la corrosión. Las partes activas son de cobre electrolítico con recubrimiento de plata de acuerdo con la norma QTL 0200. Para el aislamiento a tierra se utilizan los aislantes de resina fundida cicloalifática, que ha demostrado su eficacia a lo largo de las décadas. Para tensiones nominales de 12 kV y 24 kV, un grado de contaminación de PD 3 (25 mm / kV) y para 38,5 kV un grado de contaminación de PD 2 (20 mm / kV) se especifica como estándar. (Mayor grado de contaminación a petición.)
