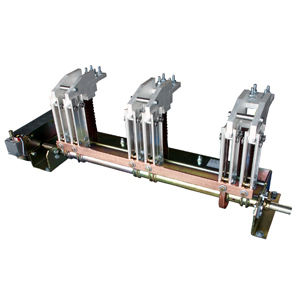

Seccionador de tensión media ES

3 polosde puesta a tierrade interior

Los diferentes modelos de seccionadores de puesta a tierra tripolares ES pueden utilizarse con tensiones nominales de 12 kV, 17,5 kV, 24 kV, 36 kV y 38,5 kV. 20 kA, 31,5 kA, 50 kA, 63 kA y 72 kA se han especificado como corrientes nominales de corta duración con corriente de reposo. Los seccionadores de puesta a tierra hasta una corriente asignada de corta duración de 31,5 kA tienen una capacidad de cortocircuito en la ciudad y se clasifican en la clase eléctrica E1. Para corrientes asignadas de corta duración de 50 kA y superiores, los seccionadores de puesta a tierra no tienen capacidad de cortocircuito y se clasifican según la clase eléctrica E0.1 y se dispone de interruptores de puesta a tierra de 2 polos bajo pedido. Nuestros diferentes modelos de seccionadores de 1, 2 y 3 polos ITr están diseñados para su uso en un rango de tensión nominal de entre 12 kV y 40,5 kV, y un rango de corriente nominal de entre 630 A y 6300 A. Dependiendo del modelo, la corriente nominal de corta duración ha sido demostrada con éxito hasta 80 kA para una duración de 1 o 3 segundos. Los seccionadores listados están diseñados para desconectar la corriente en redes de media tensión. Los dispositivos de conmutación AU han sido sometidos a una prueba de tipo según EN 62271-102. Cada dispositivo de conmutación va acompañado de un manual de instrucciones (B731) para el transporte, el montaje y la puesta en marcha.
