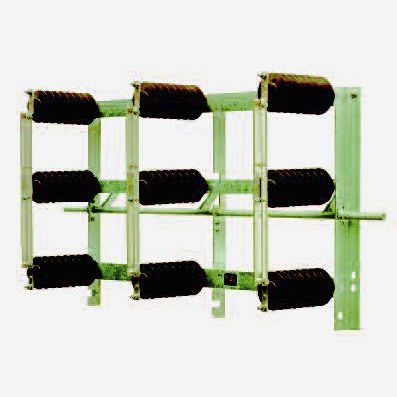

Seccionador 3 polos B751

de puesta a tierraindustrialde exterior

Los interruptores de intemperie Driescher de 1 y 3 polos están especialmente diseñados para una alta fiabilidad de suministro y cumplen con las especificaciones de la norma EN 62271-102. Los interruptores se pueden utilizar para un rango de tensión nominal de Ur 12 kV hasta 38,5 kV dependiendo del diseño y para una corriente nominal de Ir 2500 A y 4000 A. Diseño del interruptor: Para el montaje vertical (montaje en pared), se prefiere el seccionador con un ángulo de conmutación de 90°. Para garantizar un cierre independiente en el montaje horizontal (montaje en poste), se requiere un ángulo de conmutación de 110° en el eje de accionamiento. Debido al elevado par de accionamiento de los seccionadores con corriente nominal de Ir 4000 A recomendamos utilizar un accionamiento de motor UM 90 o UM 100. El juego de cuchillas del seccionador se acciona directamente con los aisladores mediante el eje de accionamiento. El bastidor base así como todas las piezas de acero están provistas de una protección superficial galvanizada según DIN EN ISO 1461 o de acero inoxidable, lo que proporciona una excelente resistencia a la corrosión. Las partes bajo tensión son de cobre electrolítico con baño de plata elector según QTL 0200. Para el aislamiento a tierra se utilizan aisladores de resina de colada cicloalifática, que ha demostrado su eficacia durante décadas. Para tensiones nominales de 12 kV y 24 kV se especifica de serie un grado de polución PD 3 (25 mm / kV) y para 38,5 kV un grado de polución PD 2 (20 mm / kV). (Grado de contaminación superior a petición)
