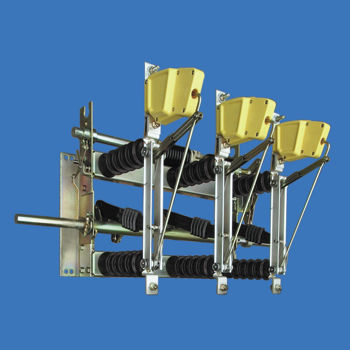

Interruptor seccionador de fusible H 22 SEA

de tensión media3 polosAC

Los seccionadores de puesta a tierra del tipo H 22 SEA están disponibles con seccionadores de puesta a tierra integrados en el bastidor del seccionador.Es posible un bloqueo mecánico positivo entre el interruptor-seccionador de carga y el seccionador de puesta a tierra.Los seccionadores de puesta a tierra generalmente tienen capacidad de cortocircuito y por lo tanto son a prueba de apertura.Las bobinas de disparo o los relés de derivación (110 V, 230 V AC, o24 V, 60 V, 110 V, 220 V DC) sólo pueden montarse en seccionadores con mecanismo libre de disparo (no H 22 EK),los contactos de señalización pueden montarse en todos los seccionadoresincluidos los seccionadores de puesta a tierra.Todos los interruptores H 22 SEA están disponibles con retardo de disparo mecánico (retardador) según EN 62271-105. Esta característica proporciona una solución económica para la protección continua de transformadores de red local a través del fusible HV HBC en el lado de alta tensión, que normalmente se implementa mediante un interruptor automático.El interruptor-seccionador H 22 puede accionarse mediante un sistema de varillaje accionado por una palanca o mediante un mecanismo accionado por motor, de acuerdo con la lista 774.
