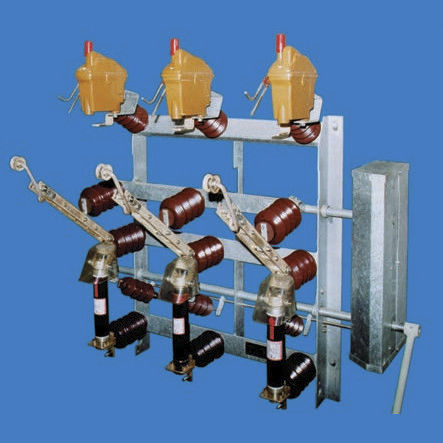

Interruptor seccionador de fusible FLa 15/6400

de tensión mediaunipolar3 polos

Los interruptores de maniobra-seccionadores de exterior FLa 15/6400 y FLa 15/6410 (con portafusibles montado debajo) han sido desarrollados para el montaje vertical. Los interruptores cumplen las normas DINEN 62271-103 VDE 0671-103. El diseño principal y las dimensiones de montaje corresponden a los interruptores de maniobra-seccionadores de exterior 6400 y 6410 del catálogo 751.El dispositivo de extinción de arcos, que está en derivación en la posición ON y es del tipo de apertura y cierre rápidos, se ha adoptado del interruptor-seccionador FLa 15/60 (catálogo 762), de eficacia probada, que se utiliza como seccionador de línea. Todas las cámaras de arqueo se llenan en fábrica con aprox. 0,5 litros de aceite para aparatos de maniobra Shell Diala D. La aplicación principal de los interruptores de maniobra-seccionadores FLa15/6400 y FLa 15/6410 es como interruptor de alimentación para centros de transformación montados en poste. Los bastidores base están soldados con acero seccional y los ejes de accionamiento, montados en cojinetes de bronce, están galvanizados en caliente. Todos los contactos con terminaciones planas según DIN 46206 y las cuchillas de doble contacto son de cobre electrolítico, están plateados y forman vías de corriente continua. Los contactos de los portafusibles están diseñados para fusibles HVHBC (catálogo 791) según DIN 43625.Las secciones transversales adecuadas y las presiones de contacto apropiadas hacen que los interruptores sigan funcionando fácilmente y de forma adecuada después de muchos años de funcionamiento. Para el funcionamiento de los interruptores de maniobra-seccionadores y seccionadores de puesta a tierra se dispone de mecanismos de accionamiento exterior, tal como se describen en nuestro catálogo 776.
