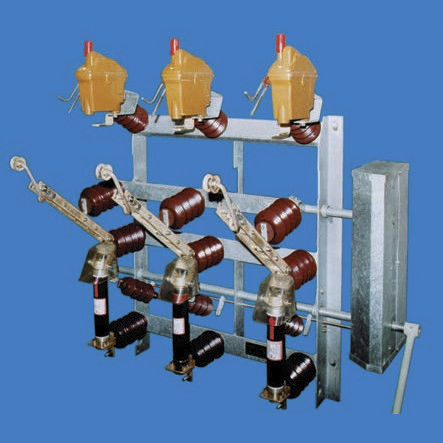

Interruptor seccionador de fusible FLa 15/6410 SA

de tensión media3 polosde exterior

Los interruptores-seccionadores de exterior FLa 15/6400 y FLa 15/6410 (con portafusibles montado debajo) se han desarrollado para montaje vertical. Los interruptores cumplen la normativa DINEN 62271-103 VDE 0671-103. El diseño principal y las dimensiones de montaje se corresponden con los interruptores seccionadores de intemperie 6400 y 6410 que figuran en el catálogo 751. El dispositivo de extinción de arcos, que está en derivación en la posición ON y es del tipo de conexión y desconexión rápidas, se ha adoptado del interruptor-seccionador FLa 15/60 (catálogo 762), de eficacia probada, que se utiliza como seccionador de líneas. Todas las cámaras de arqueo se llenan en fábrica con aprox. 0,5 litros de aceite para aparamenta Shell Diala D. La aplicación principal de los interruptores de maniobra-seccionadores FLa15/6400 y FLa 15/6410 es como interruptor de alimentación para centros de transformación montados en postes. Los bastidores base están soldados de acero seccional y los ejes de maniobra montados en cojinetes de bronce están galvanizados en caliente. Todos los aisladores utilizados en la construcción son de resina de colada cicloalifática. Todos los contactos con terminaciones planas de acuerdo con DIN 46206 y las cuchillas de doble contacto son de cobre electrolítico, están plateados y forman vías de corriente sin bucles. Los contactos de los portafusibles están diseñados para admitir fusibles HVHBC (catálogo 791) de alto voltaje y alto poder de corte, de acuerdo con la norma DIN 43625. Las secciones transversales adecuadas y las presiones de contacto apropiadas hacen que los interruptores sigan funcionando fácil y correctamente después de muchos años de servicio. Para el accionamiento de los interruptores de maniobra-seccionadores y seccionadores de puesta a tierra se dispone de mecanismos de accionamiento exterior, tal como se describen en nuestro catálogo 776.
