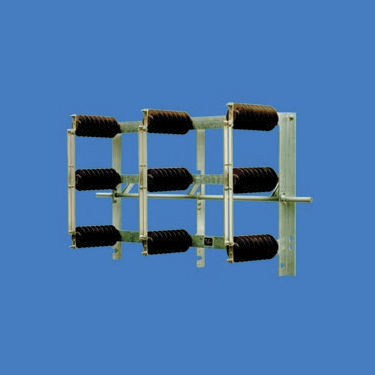

Interruptor seccionador de tensión media FTr 24 series

3 polosverticalhorizontal

Los seccionadores de intemperie unipolares y tripolares FTr son aplicables a un rango de tensión nominal de 12 kV a 38,5 kV y a un rango de corriente nominal de 400 A a 4000 A. Se ha comprobado la corriente de corta duración nominal de hasta 50 kA para una duración de 3 s según el tipo. Los seccionadores de puesta a tierra tripolares FES se pueden utilizar con una tensión nominal de 12 kV a 38,5 kV y una corriente asignada de corta duración de hasta 63 kA, según el tipo especificado. Todos los seccionadores están homologados según la norma EN 62271-102 y son aptos para montaje vertical (ángulo de maniobra 900) u horizontal (ángulo de maniobra 1100). Para cada interruptor se incluye un manual de instrucciones para el transporte, montaje y puesta en marcha. Este manual de instrucciones debe seguirse estrictamente. Los seccionadores y dispositivos de puesta a tierra son capaces de soportar su corriente asignada de corta duración y su corriente asignada soportada según los datos de la placa de características. Los bastidores base de los seccionadores están galvanizados en caliente. El sistema de contacto principal es de cobre electrolítico y la superficie está plateada según QTL 0200. Los muelles de presión a prueba de óxido mantienen la fuerza de contacto requerida durante toda la vida mecánica.
