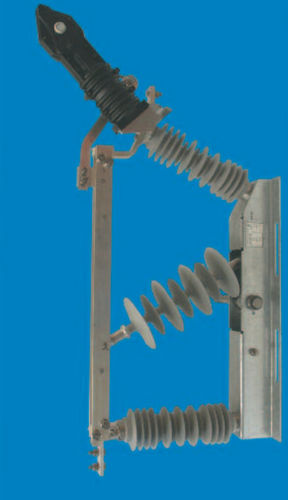

Interruptor seccionador de tensión media FLa 15/9700-1BunipolarACpara aplicaciones ferroviarias
Añadir a mis favoritos
Añadir al comparador
Características
- Tensión
- de tensión media
- Número de polos
- unipolar
- Características eléctricas
- AC
- Aplicaciones
- para aplicaciones ferroviarias
- Opciones y accesorios
- de exterior, aislado
- Corriente primaria
1.600 A
- VAC
25 kV
Descripción
Nivel de aislamiento nominal UNm 27,5 kV
Tensión nominal de impulso UNi 185 kV
Nivel de prueba de potencia-frecuencia de corta duración Ua 80 kV
Frecuencia nominal (C.A.) fr 50 Hz
Corriente nominal de corte I1 1600 A
Corriente asignada de corte de carga del cable I4a 32 A
Corriente asignada de corta duración Ik 31,5 kA
Duración asignada de la corriente de cortocircuito tk 3 s
Intensidad soportada asignada de cresta Ip 80 kA
Corriente asignada de cierre en cortocircuito Ima 16 kA
Distancia de fuga aprox. s 1120 mm
Drawing-no.LT3-102888
Peso aprox. 50 kg
- Bastidor de acero
- Piezas de acero galvanizadas en caliente según QTL 0200,
pintura adicional (según norma DB, nº de material 675.61)
- Aisladores compuestos
---
