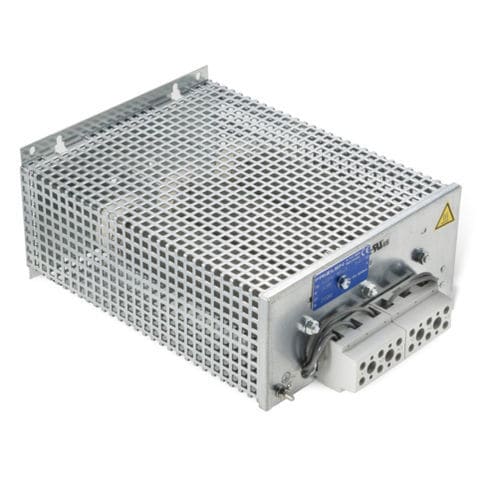

Resistencia fija tubular bobinada de alambre cementado en diseño monotubo, grado de protección IP20, en caja de chapa de acero perforada, montaje vertical a la superficie de montaje, conexiones opcionales en bornes o mediante tornillos o clips de fijación rápida en la resistencia. Para integración en armarios de distribución.
características especiales
- protegido contra el acceso a piezas peligrosas
- requiere poco espacio de fijación
- montaje vertical sobre placa de montaje
- versión bifásica o trifásica, también disponible con punto de estrella en la unidad, es decir, conexiones en 2, 3, 4 ó 6 terminales
- terminales protegidos contra el acceso a piezas peligrosas según BGV A2
ejemplo de uso
Este tipo se utiliza para limitar la corriente de conexión y para el frenado de cortocircuito en versión trifásica. También como filtro, frenado o resistencia en serie en versión monofásica o bifásica.
Se adapta perfectamente a la integración en armarios de distribución.
Opciones
- Interruptor de temperatura disponible sólo a partir del tamaño de tubo D = 24 mm
Nota: No habrá desconexión de la resistencia, la señal debe ser utilizada por el cliente
- La designación del tipo sería: FZ.PQ ...
- Capacidad del contacto de señal
- 2 A / 24 VDC (DC11)
- 2 A / 230 VCA (AC11)
- Reconocimiento UL disponible
Encontrará sugerencias para el dimensionamiento de la resistencia para carga continua y de corta duración en la hoja de datos correspondiente
---
