Cubilote

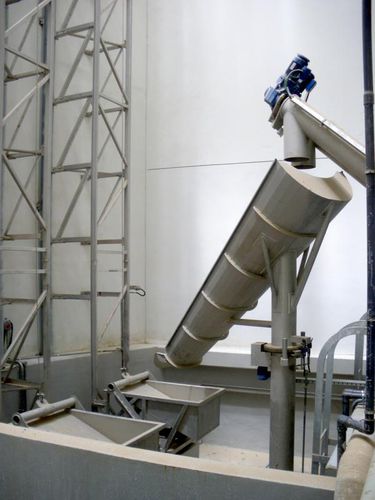

El sistema de elevador de contenedores FSM para la elevación de cribas y separación de gravilla de niveles profundos Las estaciones de bombeo plantean problemas difíciles para los diseñadores de máquinas. Para proteger las bombas de daños, se instalan tamices y separadores de arena. Los residuos de cribado y la arena que se eliminan del agua a niveles profundos deben ser transportados verticalmente al nivel del suelo. Funcionamiento del sistema de elevación del contenedor: El sistema de polipasto de volquete FSM cuenta con una caja colectora (volquete) montada en rieles guía En el extremo superior de los rieles guía, el contenedor está conectado a un cabrestante especial que sube y baja el contenedor. En la parte superior del carril, el contenedor es guiado sobre un contenedor y se inclina de modo que los residuos de cribado y la arena se descargan en el contenedor. Al comienzo del ciclo, el contenedor vacío se encuentra en el extremo superior de la pista. La tracción del cabrestante comienza en la dirección opuesta y baja el volquete hasta el final de la pista. El contenedor está ahora listo para recibir los residuos de cribado y la arenilla separada. En caso de alturas de elevación más altas, se instala un segundo polipasto paralelo al primer polipasto, lo que permite que el segundo polipasto se llene mientras se vacía el primer polipasto. Se instala un vertedero de desvío para repartir las cribas y el grano entre los dos contenedores. El vertedero es girado por un accionamiento de un punto de descarga a otro. Si se requiere que el sistema de elevación sea completamente automático, el contenedor debe estar provisto de un dispositivo de medición de nivel. Para ello se pueden utilizar células de pesaje.
