Guía lineal de patín FSL60IS-H1compactade alta precisiónpara brida
Añadir a mis favoritos
Añadir al comparador
Características
- Tecnología
- de patín
- Otras características
- compacto, de alta precisión, para brida, motorizado, silenciado, reglable, de aluminio, con doble riel, de acero inoxidable, automático, de gran rigidez, sin mantenimiento, a medida, anticorrosión, con riel, ancho, con velocidad de desplazamiento elevada, sin lubricación, para grandes cargas
- Longitud del riel
Mín.: 50 mm
(1,97 in)Máx.: 1.200 mm
(47,24 in)- Anchura del rail
60 mm
(2,36 in)- Carga
Mín.: 10 kgf
Máx.: 40 kgf
- Velocidad
Mín.: 60 mm/s
Máx.: 500 mm/s
- Precisión
0,02 mm
(0,001 in)
Descripción
Movimiento lineal Aplicación Sistema de posicionamiento Guía de carril motorizada Mesa industrial Etapa XYZ Robot de pórtico
Serie: FSL60IS-H1
Rango de carrera: 50mm-1200mm
Precisión de posición: 0.02mm
Velocidad máxima: 500mm/s
Carga máxima: 40kg
Nivel IP: IP51
Caso práctico
El cliente es una empresa de equipos de ensayo de materiales. Este producto se utiliza principalmente para filtrar si los productos cumplen las normas de calidad.
El módulo requiere una carga de 30 kg y está totalmente cerrado para evitar salpicaduras, con una precisión de funcionamiento de ±0,02 mm.
Elegimos el módulo FSL60 por su capacidad de carga de 40 kg. De acuerdo con los requisitos del cliente, nuestro equipo técnico diseñó la siguiente estructura.
Diseño clave

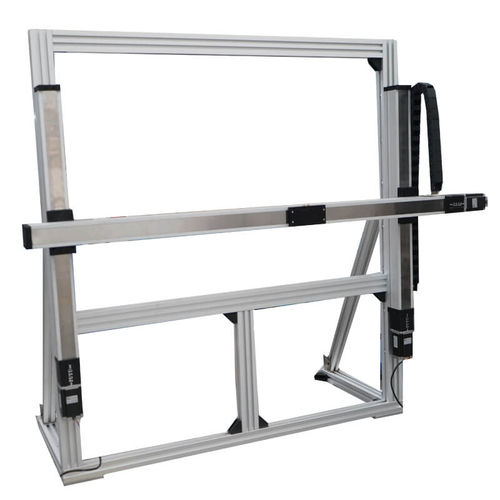

Montaje vertical FSL60-XY-H1 con marco de perfil.
Entre ellos, el inferior es de 1220mm de largo, los dos biselados son de 800mm de largo y de perfil 4040. El resto de los perfiles son todos de 4060.
A cada conexión se le añaden conectores triangulares.
---
