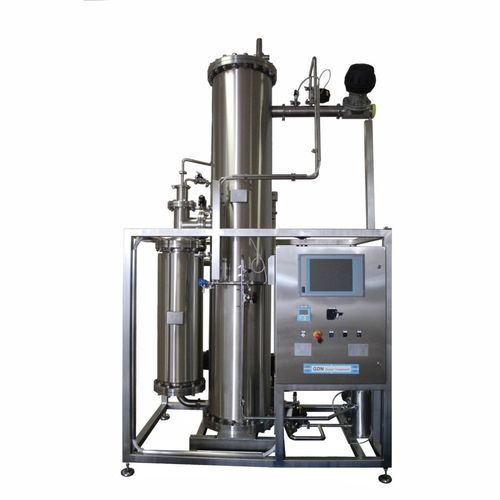

Generador de vapor industrial PPSG

El principio operativo del generador de vapor puro modelo PPSG se basa en el principio de convección térmica. El agua de alimentación entra en la planta desde la parte baja de la columna y se empuja en el intercambiador DTS (lado de los tubos) conectado a ésta, donde un especial transmisor de nivel garantiza un nivel constante de agua en la columna de evaporación. El fluido de calentamiento (vapor industrial o agua calentada) entra en el lado de la carcasa del intercambiador DTS y se recupera a través de una trampa de vapor. El haz de tubos calentado determina un importante movimiento convectivo del agua que alcanza rápidamente la temperatura de evaporación. El vapor producido se envía a la cámara de evaporación cuya amplia sección determina una reducción de la velocidad ascensional para evitar el posible arrastre de impurezas y partículas de agua no evaporada; sucesivamente, éstas se mueven hacia la parte más baja de la columna para volver en el haz de tubos gracias a un movimiento convectivo. Un segundo sistema de separación de gotas de agua está formado por un doble separador posicionado en la parte alta de la columna, necesario para obtener un vapor puro de buena calidad. El suministro de vapor puro está controlado a través de una válvula modulante neumática activada por un transductor de presión para permitir la regulación de la salida de vapor puro según la presión requerida en el interior de la cámara de ebullición. Toda la instrumentación en contacto con el agua de alimentación y con el vapor puro está diseñada para usos sanitarios y farmacéuticos.
