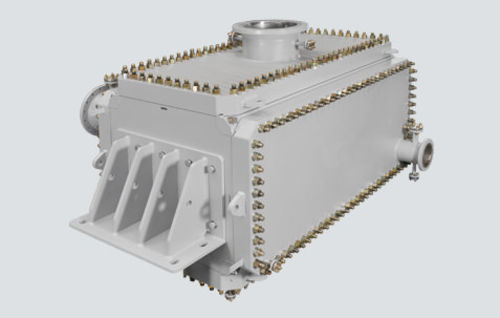

Intercambiador de calor de placas soldadas GEABLOC

aire-airepara la industria petroquímica

GEABloc combina dos diversos corrugaciones de la placa de una manera innovadora. Las placas se giran con el 90° a una otra y después se sueldan con autógena juntas para producir dos diversos canales del cruce de corrientes. El marco se hace de cuatro pilares, una chapa fonda y una placa superior junto con cuatro placas de presión lateral, y las conexiones montadas en las placas de presión. Todos los componentes del marco se empernan juntos para que fácilmente el desmontar limpie y mantenga el paquete de la placa. GEABloc está disponible en varios diseños y tamaños del corrugación para una amplia gama de usos. Las desviaciones ajustables permiten que adapten al cambiador de calor a sus puntos de funcionamiento que entregan estas características: Temperatura de funcionamiento máxima 315° C, en ambos lados Barras máximas de la presión de funcionamiento 32, en ambos lados Material 1.4404, SMO, titanio, etc. ² de la superficie el 1-320m Diámetro DN50-DN400 de la conexión ³ máximo /h del flujo los 3,860m Patrones del corrugación: Raspa de arenque, hoyuelo
