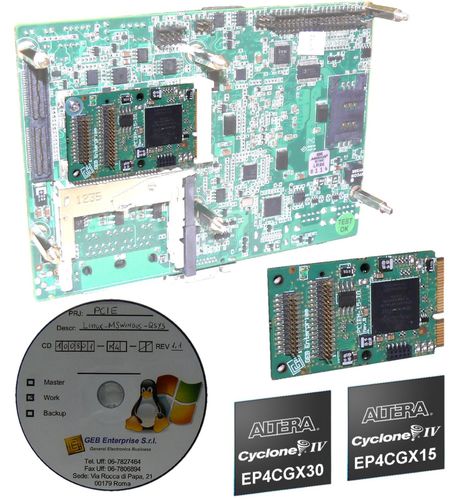

Tarjeta convertidor PCIe

E/SFGPA

La empresa de GEB realzó las mini marcas del tablero de PCIe fáciles agregar una capacidad de gran alcance de la entrada-salida y de DSP en sus placas base del SBC o de MINI-ITX. Agrega capacidad programable de la entrada-salida y de DSP de la anchura de banda de FPGA alta en un bajo costo, haciéndola ideal para los equipos en muchos campos del uso, tales como electromedical, automatización, sonar, radar del meteo, los funcionamientos y análisis de la tarifa de errores, vídeo y los jugadores y los registradores de los datos. Usando el acceso directo de memoria y la memoria de sistema de la PC usted será almacenar/secuencia de datos de memoria hasta cerca de 250 MBYTEs/Sec permitiendo para construir el jugador/a registrador sin memoria de los datos con capacidad de DSP. El mini factor estándar de la forma de PCIe es ideal para muchas clases de usos, está presente en muchas placas base compactas de la PC tales como Intel Galileo y Advantech MIO-5250. El PCIEM-15-IO recibe un Altera CycloneIV-GX EP4CGX30BF14C6N FPGA que haga los interfaces de blanco hardwired disponibles de PCIe, 29440LE, 1080Kbits ESPOLÓN, 4xPLLs, 80xMultiplyers. Los conectadores de la entrada-salida, trayendo hacia fuera 53 pernos de la entrada-salida FPGA y 3 relojes, interconectan el tablero del extremo delantero, tal como desplazador llano o ADC/DAC. Un módulo del ESPOLÓN de 2 MBYTEs se puede también recibir en ellos que permiten para utilizar una CPU de NIOSII para manejar interrupciones críticas. Usando las herramientas de Altera, algunos pre-crearon las estructuras proveídas dentro del kit del desarrollo y el IP libre de Altera, usted podrá construir un sistema completo del costumbre FPGA en pocas horas. Los conductores de MS Windows y de Linux, pueden al read/write los registros de la entrada-salida, manejan interrupciones, manejan el acceso directo de memoria en memoria virtual. Los programas de la versión parcial de programa y del ejemplo están también disponibles.
