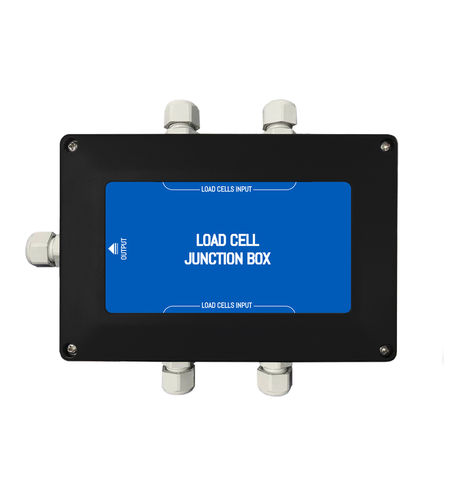

Caja de conexiones de pared GM-JX-V

para celda de carga

GM-JX-V no es la caja de conexiones de célula de carga normal y tradicional. Además de regular la función de cableado, puede compensar y corregir la desviación de cuatro ángulos ajustando el valor de resistencia del potenciómetro de precisión. En algunas ocasiones especiales de pesaje, cuando la desviación angular es tan grande que afecta a los resultados de la medición, esta caja de conexiones puede resolver eficazmente los problemas del usuario. Método de conexión de seis hilos 1. Compatible también con células de carga de cuatro hilos 2. Los terminales de cable internos se identifican como: "EX+"-- EXCITACIÓN + "SN+"-- SENTIDO + "EX-" -- EXCITACIÓN - "SN-" -- SENTIDO - "SIG+"-- SEÑAL + "SIG-" -- SEÑAL - "GND"-- ESCUDO Método de ajuste 1. El potenciómetro de precisión VR1~VR4 puede ajustar con precisión la señal de salida de cada célula de carga, que se utiliza para ajustar la desviación de cuatro ángulos del sistema. 2. Los interruptores DIP de cuatro canales SW1 a SW4 se utilizan para desconectar o conectar la célula de carga correspondiente. Cuando está en la posición OFF, la célula de carga está desconectada del sistema. Cuando está en la posición ON, la célula de carga está conectada al sistema.
