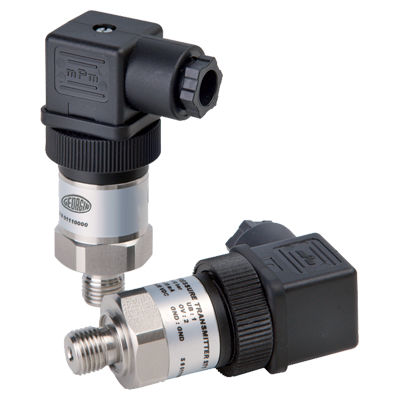

Transmisor de presión relativa SR2

de cerámicade galga extensométricapiezorresistivo

Versión : presión relativa Tecnología : " Galga extensométrica esmaltada gruesa sobre soporte cerámico " Célula piezoresistiva Salida : " 0-10Vdc Opciones : " Restricción en la conexión del proceso " Conexión eléctrica especial Función Transmisor diseñado para fines industriales que requieren instrumentos resistentes y de bajo coste con buena repetibilidad. Elemento sensor Modelo SR1 Galga extensométrica gruesa sobre cerámica Modelo SR2 Tecnología piezoresistiva Rango relativo a petición -1...0 a -1...24 bar y escalas especiales Límite de sobrepresión Consulte la parte trasera de la tabla CargaR(Ω)=(Usupply-8V)/0,02ARL>5KΩRL>10KΩProtección contra inversión de polaridad. Error global máximo ≤ 1% FS No linealidad (BFSL)≤ ± 0,5% FS según EN61298-2 Desviación del cero ≤ ± 0,5% escala típica ≤ ± 0,8% FS Desviación de la temperatura 1% escala típica entre 0 y 80°C 2,5% máximo de la escala completa Deriva a largo plazo ≤ 0,2% FS según la norma EN61298-2 Tiempo de respuesta < 4ms Carcasa Acero inoxidable con ventilación hasta 16 bar Conexión al proceso Acero inoxidable 316L 1/4" BSPM como estándar (otros: consulte la parte trasera) Piezas húmedas Modelo SR1 Acero inoxidable 316L + cerámica + junta de Viton SR2 modelo 316L st. diafragma + junta de Viton Protección IP 65 Conexión eléctrica EN 175301-803 para cable Ø4 a 6 mm Valores sustituidos ≈ 3,7 mA o ≈ 25 a 27 mA en caso de rotura de la galga extensométrica Emisión e Inmunidad según EN 61326grupo 1 - Clase B para aplicaciones industriales Conformidad EMC 2004/108/CE PED 97/23/CE RoHS 2011/65/CE
