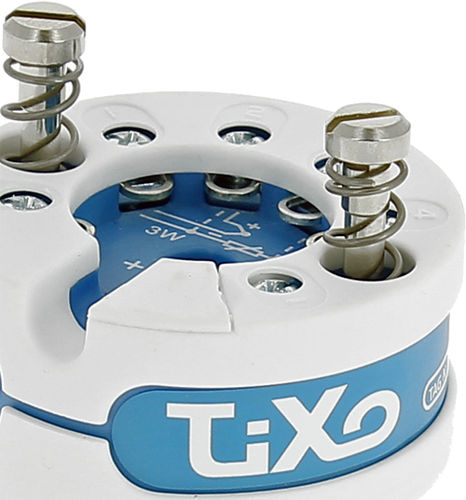

Convertidor de temperatura TiXo3

4-20 mAHARTprogramable

Entrada: Sensores resistivos, TC, resistencia, tensión Salida: 4-20mA Aislamiento galvánico 1500V CA Precisión: <0,1% F.S. o <0,5°C Modelos: Estándar y ATEX Configuración Con PC (sólo Microsoft Windows) y con protocolo HART Número de certificado de examen CE de tipo INERIS 08ATEX0004X & 08ATEX3002U Clasificación ATEX Ex ia IIC T6/T5/T4 Ex iaD 20 T85/T100/T135 °C II 3 G Ex nA II T6/T5/T4 Función Los convertidores de temperatura TiXo3 están destinados a la conversión de señales procedentes de un amplio panel de señales de entrada:- Coversión de medida de temperatura con RTD100, RTD1000, Ni100, Ni1000 o termopar.- Conversión de variación de resistencia lineal (procedente de sensores de nivel o válvulas).- Medida de tensión (mV) y óhmica.Estos convertidores son principalmente productos de montaje en cabeza y están certificados para ser ubicados en atmósfera explosiva (ver codificación). Datos eléctricos Entrada Programable (ver parte trasera) Alimentación Modelo estándar 10V ... 30 Vcc Versión ATEX 10V ... 28 Vcc Aislamiento galvánico 1500V CA Precisión ≤ 0,1% E.F. o ≤ precisión de base (consultar dorso) según el valor más importante Resistencia de carga (Vsupply-10) / 0,0215 Ω Detección de línea cortocircuitada o interrumpida: Configurable de 3,5 mA a 21,5 mA (NAMUR NE43) Tiempo de calentamiento 5 minutos Tiempo de respuesta < 2 s Deriva Alimentación de tensión ≤ 0,01% de la corriente en el bucle para una variación del 0,1% de Vsupply Temperatura ≤ 10% de la precisión / grado Error debido al CJC 1,5x de precisión base para una unión fría a 0°C a añadir Efecto de la resistencia de línea RTD100 2hilos* / 3hilos** 2,5°C/ Ω RTD1000 2 hilos* / 3 hilos** 0,25°C/ Ω Ni100 2 hilos* / 3 hilos** 2°C/ Ω Ni1000 2 hilos* / 3 hilos** 0,2°C/ Ω
