caja: poliaramida + fibra de vidrio
Temperatura máxima:
" GB : 135°C
Elemento sensor: bulbo directo o por capilaridad
Material: cobre
Interruptor: 1 SPDT seco con Gemov
Corriente nominal: 10A/240VAC - 0,3A/110VDC
Prensaestopas: latón niquelado M20 (Ø6-13)
Fijación: Tipo PV-TV con montaje Paulstra
Según plano P798-B
Certificado:
" CERTIFICADO DE APROBACIÓN N° L 89/9
utiliza
Interruptores térmicos diseñados para aplicaciones ferroviarias
Datos técnicos

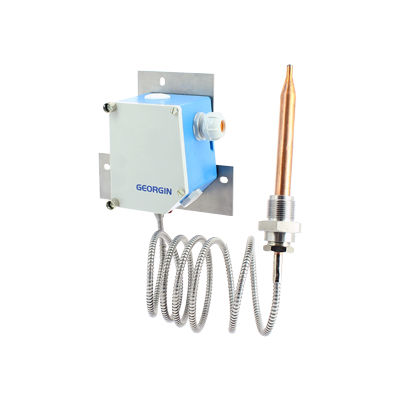

Interruptor de temperatura capilar serie G
Carcasa : poliaramida+fibra de vidrio
Rango : 45 a 120 °C
Temperatura máxima : 135 °C
Elemento sensor : bulbo capilar de 2,5m Ø12x120 mm
Material : cobre
Protección capilar : st st
Conexión M22x150 ; L2 = 90 mm bajo 6 bandejas
Interruptor : 1 SPDT tropicalizado con Gemov
Ajuste banda muerta : 10A/240Vac - 0,3A/110Vcc
Prensaestopas : poliamida M16 (5-10) en el lado
Tipo de fijación PV-TV con amortización Paulstra
Según dibujo P792-015
---
